BPU模型量化(RDK X5)

1. 配置工具链Docker环境

1.1 虚拟机环境

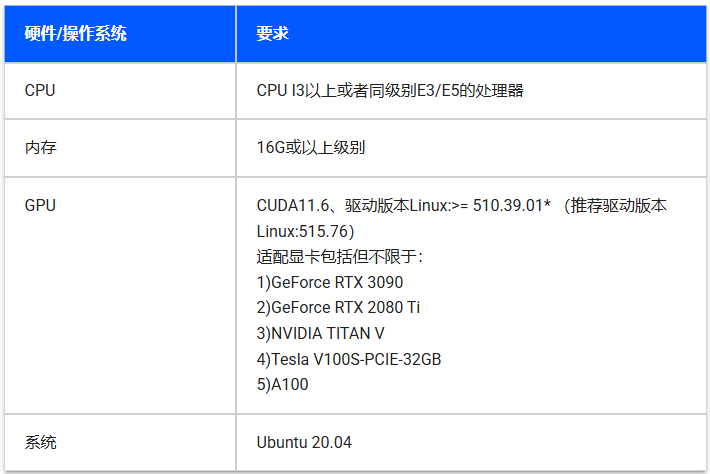

官方对于天工开物开发机的要求：

image-20250314231457116

使用Ubuntu20.04虚拟机即可，由于虚拟机不像物理机一样轻松调用GPU加速，所以后面均采用CPU方式。

参考：虚拟机安装资料

1.2 虚拟机安装Docker

  1. 更新系统包索引
Bash
sudo apt update
sudo apt upgrade -y
  1. 安装必要依赖
Bash
sudo apt install -y apt-transport-https ca-certificates curl software-properties-common
  1. 添加Docker官方GPG密钥
Bash
curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo gpg --dearmor -o /usr/share/keyrings/docker-archive-keyring.gpg
  1. 配置Docker APT仓库
Bash
echo "deb [arch=$(dpkg --print-architecture) signed-by=/usr/share/keyrings/docker-archive-keyring.gpg] https://download.docker.com/linux/ubuntu $(lsb_release -cs) stable" | sudo tee /etc/apt/sources.list.d/docker.list > /dev/null
  1. 安装Docker引擎
Bash
sudo apt update
sudo apt install -y docker-ce docker-ce-cli containerd.io docker-buildx-plugin docker-compose-plugin
  1. 启动并验证服务
Bash
sudo systemctl start docker
sudo systemctl enable docker
docker --version  # 查看版本
  1. 配置非Root用户权限
Bash
sudo usermod -aG docker $USER
newgrp docker  # 立即生效或重新登录
sudo groupadd docker
sudo gpasswd -a ${USER} docker
sudo service docker restart

直接复制粘贴命令就可以安装完成，此时网上很多会让我们使用sudo docker run hello-world运行测试容器，然后就会发现网络错误，很多解决方法都是不对的。

1.3 解决Docker网络问题

创建文件夹

Bash
sudo mkdir -p /etc/systemd/system/docker.service.d

添加文件

Bash
sudo touch /etc/systemd/system/docker.service.d/http-proxy.conf

打开文件

Bash
sudo nano /etc/systemd/system/docker.service.d/http-proxy.conf

添加下面内容：

Text Only
[Service]
Environment="HTTP_PROXY=http://proxy.example.com:8080/"
Environment="HTTPS_PROXY=http://proxy.example.com:8080/"
Environment="NO_PROXY=localhost,127.0.0.1"

其中http://proxy.example.com需要替换为自己的IP，8080端口也需要替换为7890。

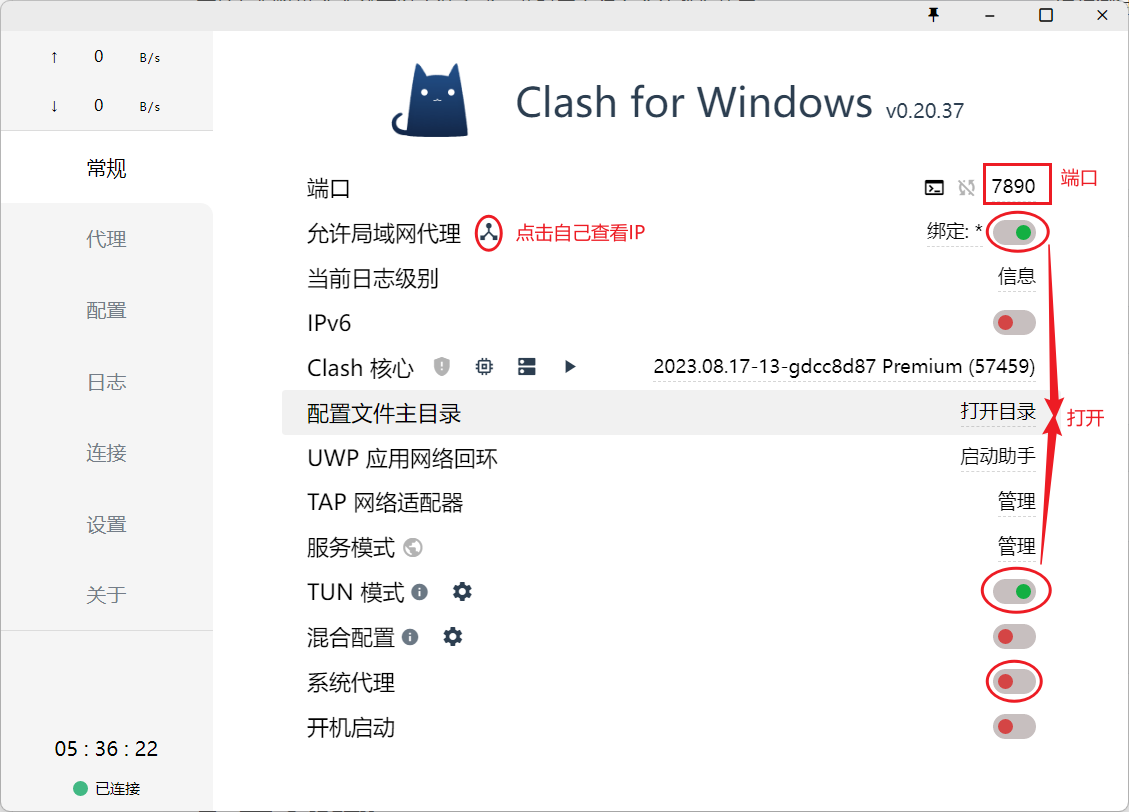

image-20250314232641974

这样以后Docker拉去就不会出现网络问题了。

2. 配置Docker镜像

2.1 下载与加载镜像

镜像下载地址：https://developer.horizon.auto/docs/J5/toolchain/1.1.77/download

建议离线下载，会快一些。

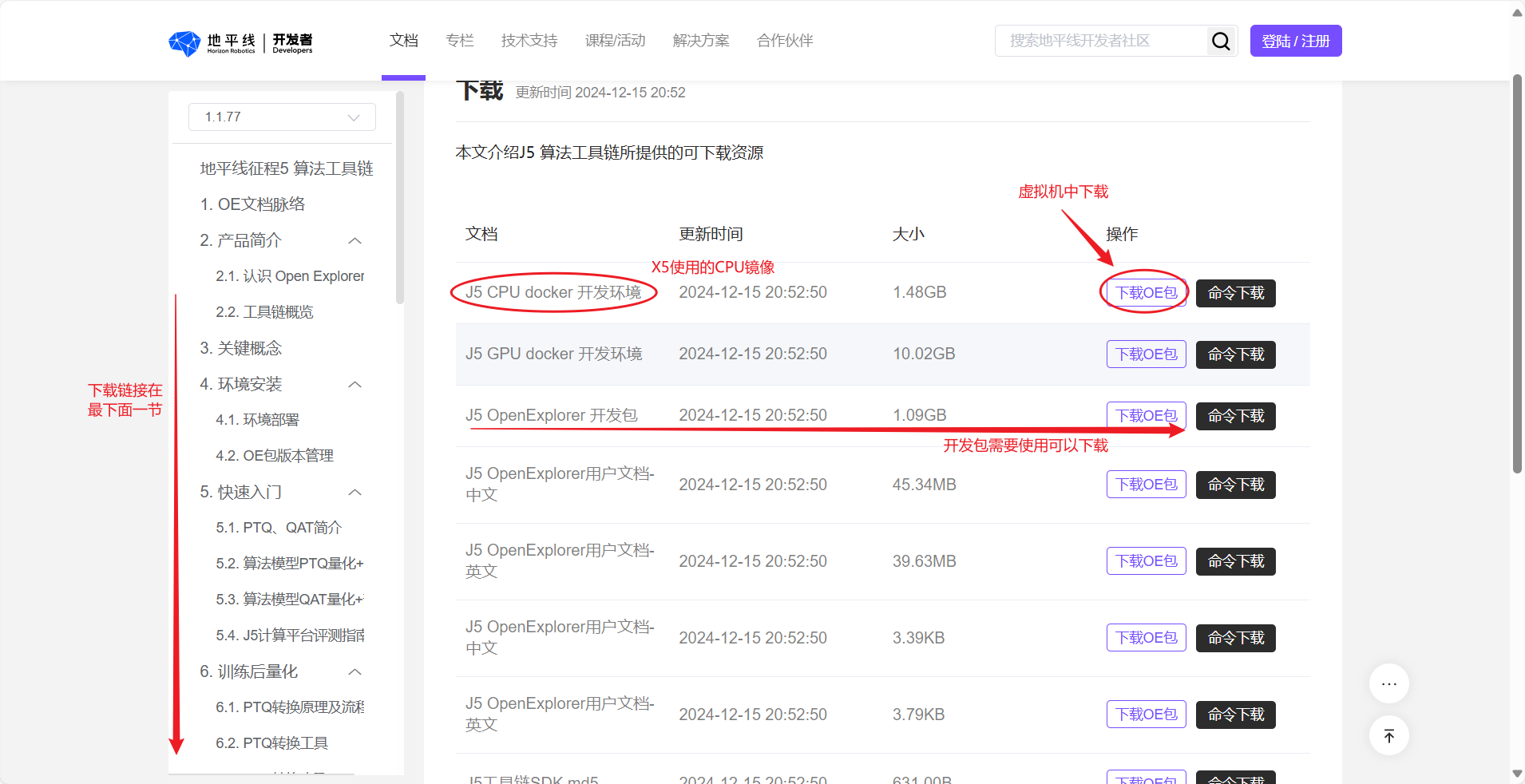

image-20250314233027802

开发包可以选下，我个人不会使用，我只是进行模型转化暂时也用不到。

image-20250314233324976

将镜像移动到根目录，加载镜像(虚拟机内存多一些，不然加载会出现内存不足)：

Bash
docker load -i <镜像名称.tar.gz>

2.2 使用镜像

本部分是自己摸索的使用步骤，并不专业，但应该够用。

新建一个文件夹models用于单独存放模型转换文件

Bash
mkdir models

运行docker并挂载该目录

Bash
docker run -it --rm \
  -v /home/lzh/models/:/open_explorer \
  -v $(pwd):/openexplorer \
  openexplorer/ai_toolchain_ubuntu_20_j5_cpu:v1.1.77-py38 \
  /bin/bash

2.3 配置模型转化环境

跟着这个地平线官方博客走就行：YOLOv11，地瓜RDK X5开发板，TROS端到端140FPS！-CSDN博客

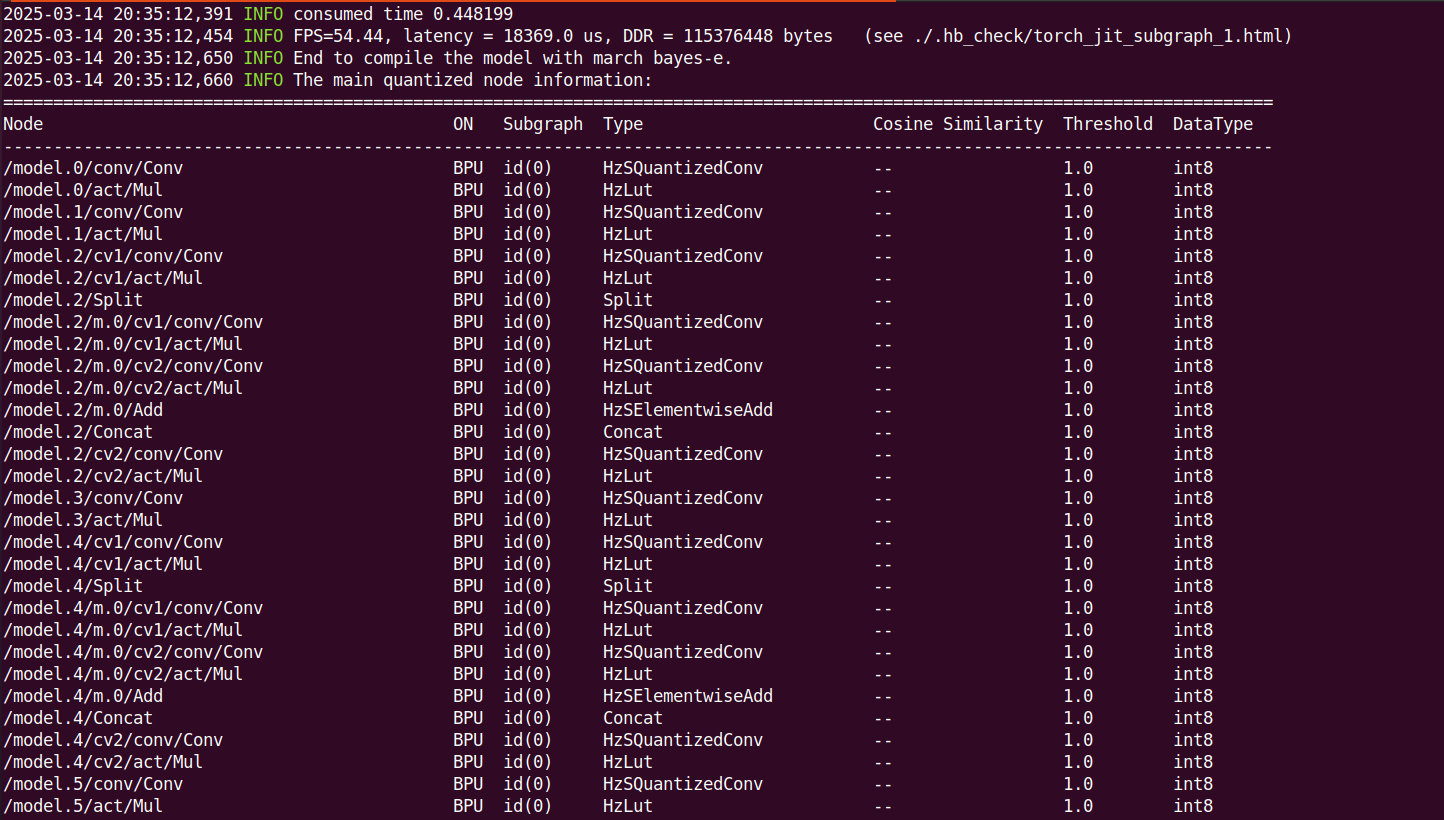

一直到PTQ方案量化转化这一节检查模型完成，部分输出结果如下：

image-20250314234231836

关于校准数据准备博客并未提及，而是在后来的另一篇博客提到：

YOLO12在RDK X5上的部署，体验纯视觉Transformer的YOLO目标检测！_yolov12 transformer-CSDN博客

个人认为对于我这种小白提一句还需要琢磨很久，所以把这部分大致列一下，其实有官方脚本还算容易，美中不足的就是官方的资料对小白并不友好。

2.4 准备校准数据

① 找照片数据

如果是自己训练的模型，最好在自己的数据集里面找照片。

下面是官方提供的地址，不够又是在另一个文档托管网站了，就不再列举了。其中我在COCO随意下载了一个数据集，然后从中选了一百张单独一个文件夹放models目录。

数据集 下载地址 下载结构
ImageNet https://www.image-net.org/download.php 下载结构请您参考 ImageNet数据集参考结构
COCO https://cocodataset.org/ 下载结构请您参考 COCO数据集参考结构
VOC http://host.robots.ox.ac.uk/pascal/VOC/ 需要下载2007和2012两个版本，下载结构请您参考 VOC数据集参考结构
Cityscapes https://github.com/mcordts/cityscapesScripts 下载结构请您参考 Cityscapes数据集参考结构
CIFAR-10 http://www.cs.toronto.edu/~kriz/cifar.html 下载结构请您参考 CIFAR-10数据集参考结构
FlyingChairs https://lmb.informatik.uni-freiburg.de/resources/datasets/FlyingChairs.en.html 下载结构请您参考 数据预处理 中的相关描述
KITTI3D https://www.cvlibs.net/datasets/kitti/eval_object.php?obj_benchmark=3d 下载结构请您参考 数据预处理 中的相关描述
CULane https://xingangpan.github.io/projects/CULane.html 下载结构请您参考 数据预处理 中的相关描述
Nuscenes https://www.nuscenes.org/nuscenes 下载结构请您参考 数据预处理 中的相关描述
Mot17 https://opendatalab.com/MOT17 下载结构请您参考 数据预处理 中的相关描述
Carfusion http://www.cs.cmu.edu/~ILIM/projects/IM/CarFusion/cvpr2018/index.html 下载结构请您参考 数据预处理 中的相关描述
Argoverse 1 https://www.argoverse.org/av1.html 下载结构请您参考 数据预处理 中的相关描述
SceneFlow https://lmb.informatik.uni-freiburg.de/resources/datasets/SceneFlowDatasets.en.html 下载结构请您参考 数据预处理 中的相关描述

② 下载官方脚本

下载地址：

https://github.com/D-Robotics/rdk_model_zoo/blob/main/demos/tools/generate_calibration_data/generate_calibration_data.py

该文件同样放models目录。

③ 整理目录

在配置模型转化环境章节，我们得到一个yolo11n.onnx，加上照片数据文件夹命名为origin_coco_imgs_200，新建空文件夹calibration_data。

然后新建yolo11文件将以上文件/文件夹都放进此目录，包括generate_calibration_data.py脚本。

此时的docker目录应该为：

默认刚进入docker是在/open_explorer#目录，docker中不显示models目录。(可能原理不太对，应为对docker不熟，但目录是这样以后模型转换就没有问题)

Bash
├── ultralytics
└── yolo11
    ├── calibration_data
    ├── generate_calibration_data.py
    ├── origin_coco_imgs_200
    └── yolo11n.onnx

④ 运行python脚本

目录正确后，就运行python脚本

Bash
python3 generate_calibration_data.py --src origin_coco_imgs_200 --dist calibration_data

--src参数是原图片目录，--dist是输出目录。

2.5 量化转化

继续跟着模型检测后的步骤就行了，记得改一个参数。

根据模型检查结果，找到手动量化算子Softmax, 应有这样的内容, Softmax算子将模型拆为了两个BPU子图。这里的Softmax算子名称为"/model.10/m/m.0/attn/Softmax"。

新建并打开yolo11_config.yaml

Bash
touch yolo11_config.yaml
nano yolo11_config.yaml

添加如下内容，其中官方博客为calibration_data_rgb_f32_640，我们改成自己的calibration_data。

YAML
model_parameters:
  onnx_model: './yolo11n.onnx'
  march: "bayes-e"
  layer_out_dump: False
  working_dir: 'bin_dir/yolo11n_detect_bayese_640x640_nv12'
  output_model_file_prefix: 'yolo11n_detect_bayese_640x640_nv12'
  # YOLO11 n, s, m
  node_info: {"/model.10/m/m.0/attn/Softmax": {'ON': 'BPU','InputType': 'int16','OutputType': 'int16'}}
  # YOLO11 l, x
  # node_info: {"/model.10/m/m.0/attn/Softmax": {'ON': 'BPU','InputType': 'int16','OutputType': 'int16'},
  #             "/model.10/m/m.1/attn/Softmax": {'ON': 'BPU','InputType': 'int16','OutputType': 'int16'}}
input_parameters:
  input_name: ""
  input_type_rt: 'nv12'
  input_type_train: 'rgb'
  input_layout_train: 'NCHW'
  norm_type: 'data_scale'
  scale_value: 0.003921568627451
calibration_parameters:
  cal_data_dir: './calibration_data'
  cal_data_type: 'float32'
compiler_parameters:
  compile_mode: 'latency'
  debug: False
  optimize_level: 'O3'

量化转化

Bash
hb_mapper makertbin --model-type onnx --config yolo11_config.yaml

.bin文件生成在bin_dir目录，然后使用地平线的API就可以差不多得到BPU的10TOPS算力了。
