第十一章 SPI

11.1 SPI通信

11.1.1 SPI通信简介

  • SPI（Serial Peripheral Interface）是由Motorola公司开发的一种通用数据总线
  • 四根通信线：SCK（Serial Clock）、MOSI（Master Output Slave Input）、MISO（Master Input Slave Output）、SS（Slave Select）
  • 同步，全双工
  • 支持总线挂载多设备（一主多从，不支持多主机）

11.1.2 硬件电路

  • 所有SPI设备的SCK、MOSI、MISO分别连在一起
  • 主机另外引出多条SS控制线，分别接到各从机的SS引脚
  • 输出引脚配置为 推挽输出 ，输入引脚配置为 浮空 或 上拉输入

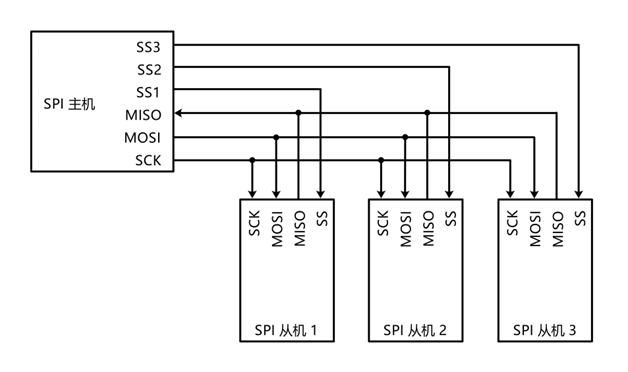

1706277356750

关于SPI引脚：

  1. MOSI为主机发送从机接收；MISO则是主机接收从机发送；SCK为时钟线，与I2C的SCL功能一样，都是为了实现同步通信；SS控制线的作用是选择从机，哪根线为低电平哪根线对应的从机就与主机通信，且同一时间只能用一个从机的SS为低电平。
  2. 未被选择的从机对应的MISO线，应为高阻态，防止主机接收数据错乱。
  3. 有几个从机就开辟几条SS线。

11.1.3 SPI移位结构

image-20250104194727114

SPI的移位原理：

当SPI同时接收和发送一个字节数据时，以高位先行为例（SPI硬件外设可以配置高位先行或低位先行）；在第一个边沿，主机的最高位放到MOSI同时从机的最高位放到MISO，其他位一起往左移；在第二个边沿，主机的高位移到从机的低位，同时从机的高位移到主机的低位，依此八次仅完成一个字节数据的交换。

若SPI仅接收或发送时，忽略对方发送或接受的数据即可，一般这个无用的数据位0x00或0xFF。

11.1.4 SPI时基单元

  • 起始条件： SS从高电平切换到低电平
  • 终止条件： SS从低电平切换到高电平

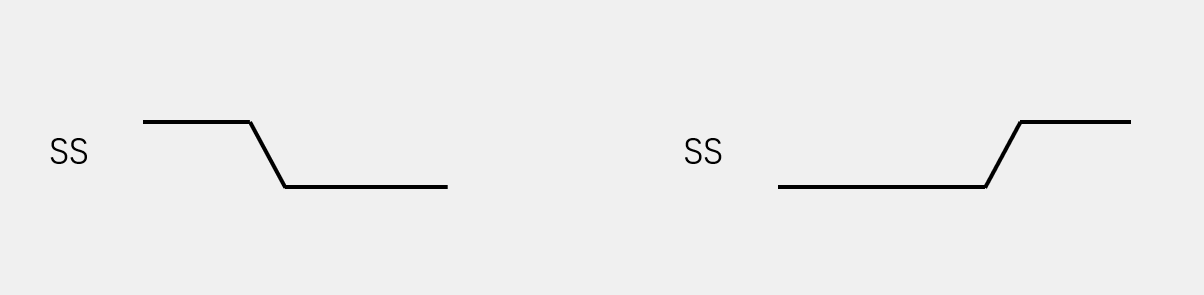

1706280340445

SPI交换字节有多种模式可以选择，主要取决于CPOL(时钟极性)和CPHA(时钟相位)，一个四种组合方式。

Danger

四种模式中，最常用的时模式 0 ，而最符合移位模型示例的是模式 1 ，主要学习一种常用的模式 0 就行了。

交换一个字节 （模式0）

  • CPOL=0：空闲状态时，SCK为低电平
  • CPHA=0：SCK第一个边沿移入数据，第二个边沿移出数据
Danger

由于SCK第一个边沿就要移入数据，所以在起始条件生成以后，MOSI和MISO就要立刻移位数据，从而不会使得SCK第一个边沿移入的数据为空。

1706280519452

交换一个字节 （模式1）

  • CPOL=0：空闲状态时，SCK为低电平
  • CPHA=1：SCK第一个边沿移出数据，第二个边沿移入数据

1706280584972

交换一个字节 （模式2）

  • CPOL=1：空闲状态时，SCK为高电平
  • CPHA=0：SCK第一个边沿移入数据，第二个边沿移出数据

1706280625411

交换一个字节 （模式3）

  • CPOL=1：空闲状态时，SCK为高电平
  • CPHA=1：SCK第一个边沿移出数据，第二个边沿移入数据

1706280660766

11.1.5 SPI时序

主要根据芯片手册要求。

11.2 软件模拟SPI

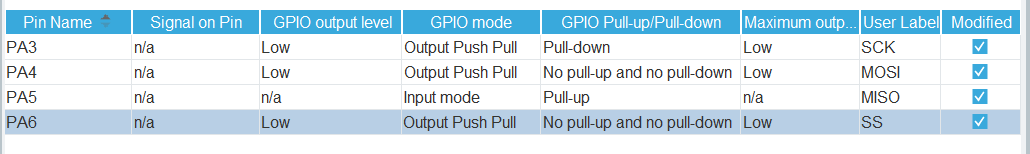

GPIO引脚配置如下，三个输出为推挽输出，一个输入为上拉输入。

image-20250105142619350

sw_spi.c

C
#include "sw_spi.h"


void SPI_Start(void)
{
    SS_L();
}

void SPI_Stop(void)
{
    SS_H();
}

uint8_t SPI_SwapByte(uint8_t SendByte)
{
    uint8_t i, ReceiveByte=0x00;
    for (i=0; i<8; i++)
    {
        // 高位先行
        MOSI_Write(SendByte & (0x80 >> i));
        // 移入数据
        SCK_H();
        // 读取MISO，并与ReceiveByte交换位
        if (MISO_Status == 1) {ReceiveByte |= MISO_Status;}
        SCK_L();
    }

    return ReceiveByte;
}

sw_spi.h

C
#ifndef SW_SPI_SW_SPI_H
#define SW_SPI_SW_SPI_H

#include "gpio.h"

void SPI_Start(void);
void SPI_Stop(void);
uint8_t SPI_SwapByte(uint8_t SendByte);

/* 这里用一种不同于I2C模拟的函数定义方式，不要感觉这样多此一举，
 * 很多商家给你的代码就有很多这样的定义，我们应当可以看懂
 */
#define MOSI_Write(BitValue)  HAL_GPIO_WritePin(MOSI_GPIO_Port, MOSI_Pin, ((BitValue) ? GPIO_PIN_SET : GPIO_PIN_RESET))
#define SS_H()          HAL_GPIO_WritePin(SS_GPIO_Port, SS_Pin, GPIO_PIN_SET)
#define SS_L()          HAL_GPIO_WritePin(SS_GPIO_Port, SS_Pin, GPIO_PIN_RESET)
#define SCK_H()         HAL_GPIO_WritePin(SCK_GPIO_Port, SCK_Pin, GPIO_PIN_SET)
#define SCK_L()         HAL_GPIO_WritePin(SCK_GPIO_Port, SCK_Pin, GPIO_PIN_RESET)
#define MISO_Status     HAL_GPIO_ReadPin(MISO_GPIO_Port, MISO_Pin)

#endif //SW_SPI_SW_SPI_H

11.3 SPI硬件外设

11.3.1 SPI外设简介

  • STM32内部集成了硬件SPI收发电路，可以由硬件自动执行时钟生成、数据收发等功能，减轻CPU的负担
  • 可配置8位/16位数据帧、高位先行/低位先行
  • 时钟频率： fPCLK / (2, 4, 8, 16, 32, 64, 128, 256)
  • 支持多主机模型、主或从操作
  • 可精简为半双工/单工通信
  • 支持DMA
  • 兼容I2S协议

STM32F103C8T6 硬件SPI资源：SPI1、SPI2

11.3.2 SPI框图

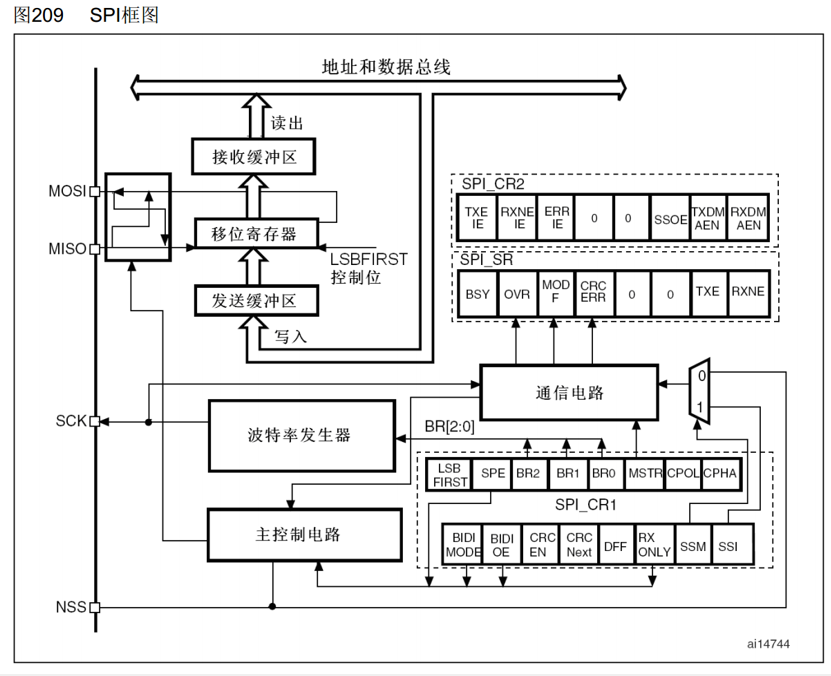

1706282048455

11.3.3 SPI基本结构

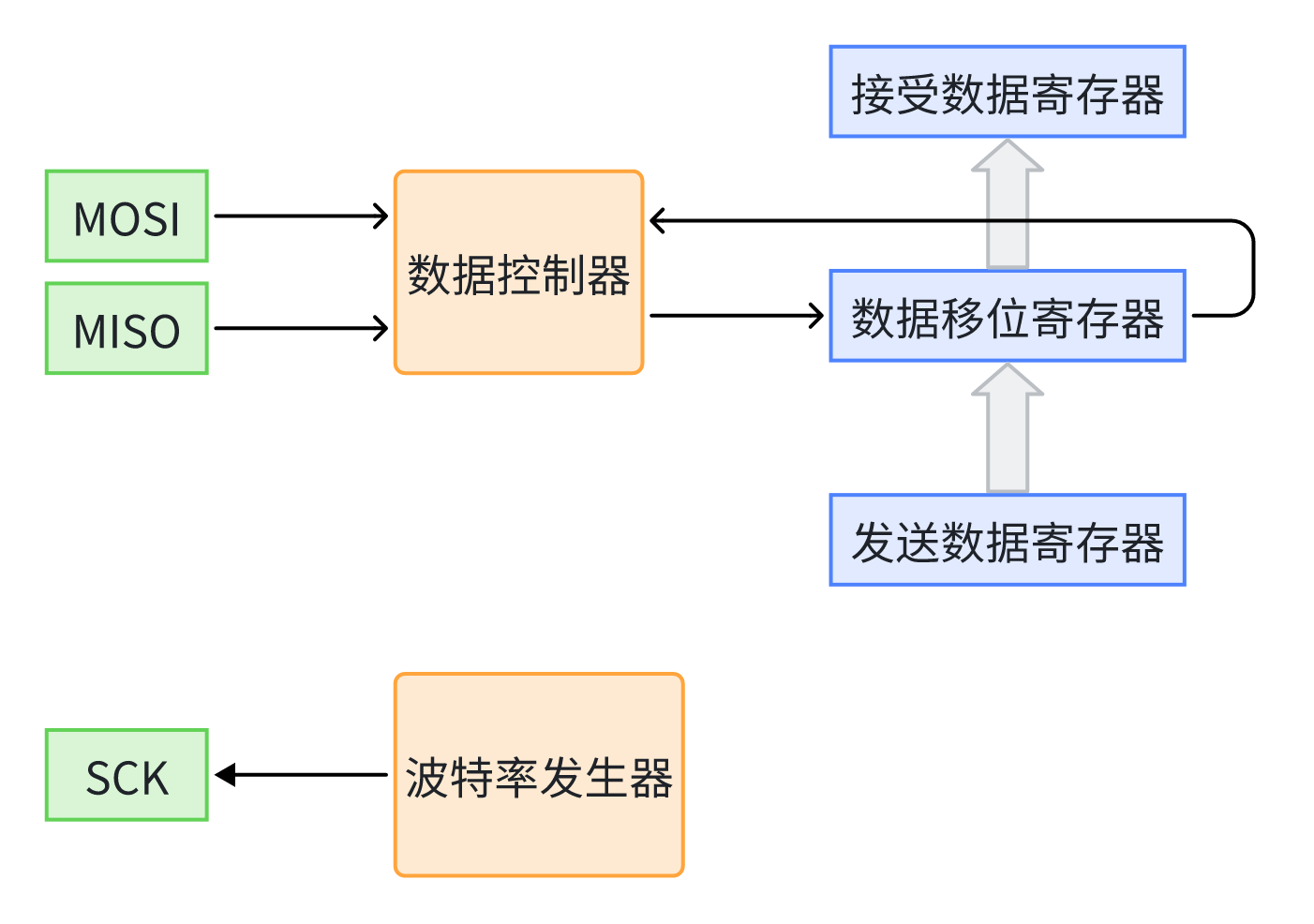

image-20250104201302433

这里的数据控制器主要时用于与LSBFIRST寄存器配合，实现SPI低位或高位先行的配置。
