第十章 I2C

10.1 I2C通信

10.1.1 I2C通信简介

  • I2C(Inter IC Bus)是由Philips公司开发的一种通用数据总线
  • 两根通信线:SCL(Serial Clock)、SDA(Serial Data)
  • 同步,半双工
  • 带数据应答
  • 支持总线挂载多设备(一主多从、多主多从)

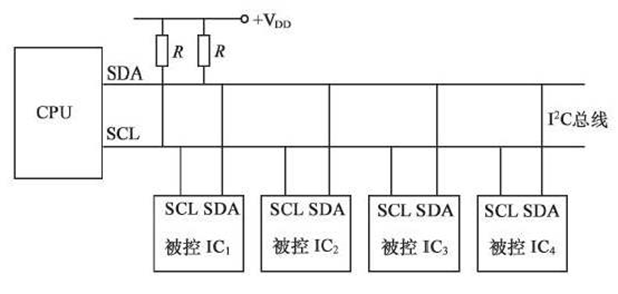

10.1.2 硬件电路

  • 所有I2C设备的SCL连在一起,SDA连在一起

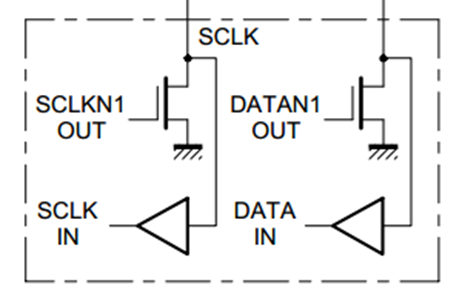

  • 设备的SCL和SDA均要配置成 开漏输出模式
  • SCL和SDA各添加一个 上拉电阻 ,阻值一般为4.7KΩ左右

1706263977088

1706263989395

10.1.3 I2C时序基本单元

Danger

应该明白,SCL为时钟线,而SDA为数据传输线。

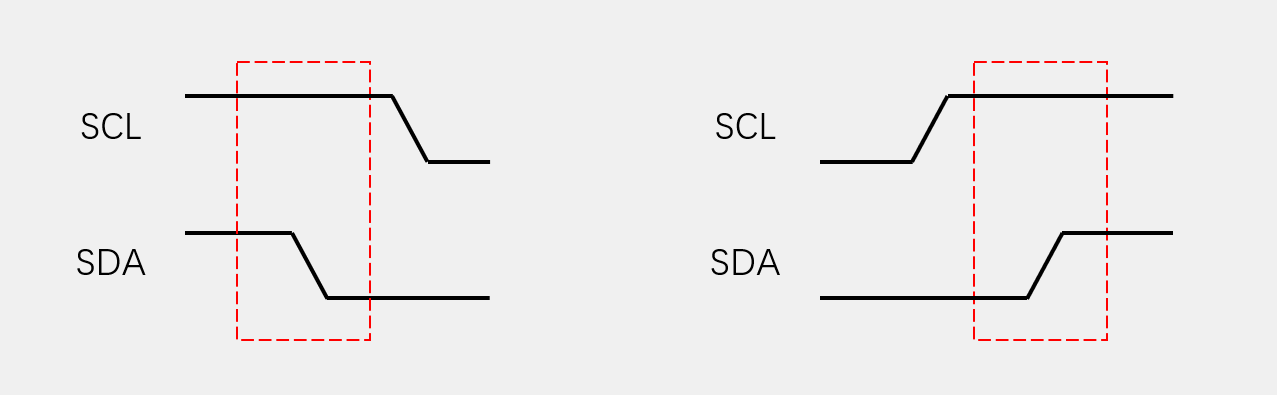

  • 起始条件: SCL高电平期间,SDA从高电平切换到低电平
  • 终止条件: SCL高电平期间,SDA从低电平切换到高电平

1706264194346

  • 发送一个字节
    1. SCL低电平期间, 主机 将数据位依次放到SDA线上( 高位先行
    2. 然后释放SCL, 从机 将在SCL高电平期间读取数据位
    3. 所以 SCL高电平期间SDA不允许有数据变化 ,依次循环上述过程8次,即可发送一个 字节
再次强调

一个高低电平信号,代表一个二进制位,即一个bit,一个字节位为 8 个bit

1706264284743

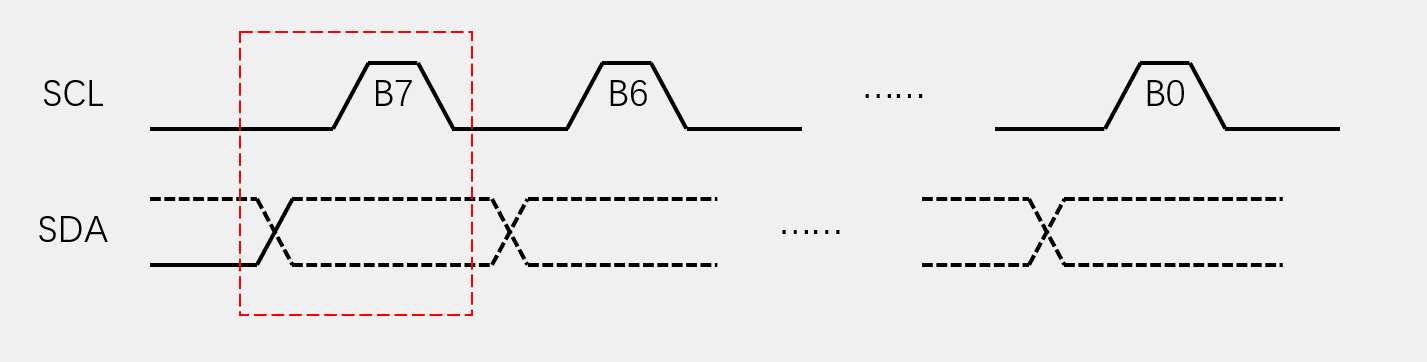

  • 接收一个字节
    1. SCL低电平期间, 从机 将数据位依次放到SDA线上( 高位先行
    2. 然后释放SCL, 主机 将在SCL高电平期间读取数据位
      1. 所以SCL高电平期间SDA不允许有数据变化,依次循环上述过程8次,即可接收一个字节(主机在接收之前,需要释放SDA)
Note

接收和发送主要在于主机和从机,是谁往SDA上放数据和谁从SDA读数据,需要注意的是 主机在接收之前,需要释放SDA ,释放即置高电平。

1706264383307

  • 发送应答: 主机在接收完一个字节之后,在下一个时钟发送一位数据,数据 0 表示应答,数据 1 表示非应答
  • 接收应答: 主机在发送完一个字节之后,在下一个时钟接收一位数据,判断从机是否应答,数据 0 表示应答,数据 1 表示非应答(主机在接收之前,需要释放SDA)

1706264434067

10.1.4 I2C读写时序

  • 指定地址写
  • 对于指定设备(Slave Address),在指定地址(Reg Address)下,写入指定数据(Data)

image-20250102175404176

  • 当前地址读
  • 对于指定设备(Slave Address),在当前地址指针指示的地址下,读取从机数据(Data)

image-20250102175423053

  • 指定地址读
  • 对于指定设备(Slave Address),在指定地址(Reg Address)下,读取从机数据(Data)

image-20250102175457454

关于“主机发送应答位” 和 “当前地址指针指示的地址”

  • **当前地址指针指示的地址 **:发送完一个字节后,指针地址会自增 1 ,而地址指针默认指向 0 位置。
  • **主机发送应答位 **:在发送模式下,主机想要结束,先给从机非应答,防止从机争夺SDA控制权无法生成结束条件。

10.2 软件模拟I2C

软件模拟的好处就在于使用灵活,可以自定义引脚,减少硬件资源的使用。我使用PB1作为SDA,PB2作为SCL,两个引脚均配置为 开漏输出模式上拉电阻 ,默认高电平(硬件电路讲过)。

image-20250101160924761

新建sw_I2C.csw_I2C.h

sw_I2C.c

C
#include "swI2C.h"

void delay_us(uint32_t us) {
    uint32_t start = SysTick->VAL;
    uint32_t ticks = us * (HAL_RCC_GetHCLKFreq() / 1000000); // 计算微秒对应的时钟周期数

    while ((start - SysTick->VAL) < ticks) {
        if (SysTick->VAL > start) { // 如果发生回绕
            start += SysTick->LOAD + 1;
        }
    }
}

/* 改变SDA电平 */
void SDA_Write(uint8_t BitValue)
{
    HAL_GPIO_WritePin(SDA_GPIO_Port, SDA_Pin, (GPIO_PinState) BitValue);
    delay_us(10);
}
/* 改变SCL电平 */
void SCL_Write(uint8_t BitValue)
{
    HAL_GPIO_WritePin(SCL_GPIO_Port, SCL_Pin, (GPIO_PinState) BitValue);
    delay_us(10);
}
/* 读取SDA电平*/
GPIO_PinState SDA_Read(void)
{
    GPIO_PinState BitValue;
    BitValue = HAL_GPIO_ReadPin(SDA_GPIO_Port, SDA_Pin);
    delay_us(10);
    return BitValue;
}

/* brief: I2C开始条件,SCL高电平期,SDA从高电平切换到低电平
 *
 */
void I2C_Start(void)
{
    // 确保SDA为高电平
    SDA_Write(1);
    // 置SCL为高电平
    SCL_Write(1);
    // 置SDA为低电平,完成下降沿
    SDA_Write(0);
    // 置SCL为低电平,为放数据到SDA上做准备
    SCL_Write(0);
}

/* brief: I2C终止条件,SCL高电平期间,SDA从低电平切换到高电平
 *
 */
void I2C_Stop(void)
{
    // 置SDA为低电平
    SDA_Write(0);
    // 置SCL为低电平
    SCL_Write(0);
    // 确保SDA为高电平,完成上升沿
    SDA_Write(1);
}

/* brief: 发送一个字节,数据位依次放到SDA线上
 * 一个字节 8 bit,所以用uint8_t
 */
void I2C_WriteByte(uint8_t Byte)
{
    uint8_t i;
    for (i=0; i<8; i++)
    {
        // 写数据到SDA
        SDA_Write(Byte & (0x80 >> i));
        // 拉高SCL可以让从机读数据
        SCL_Write(1);
        // 拉低SCL继续发送下一位
        SCL_Write(0);
    }
}

/* brief: 接收一个字节,在SCL高电平期间读取数据位
 * 一个字节 8 bit,所以用uint8_t
 */
uint8_t I2C_ReadByte(void)
{
    uint8_t i, Byte=0x00;
    // 主机释放SDA
    SDA_Write(1);
    for (i=0; i<8; i++)
    {
        // 拉高SCL读数据
        SCL_Write(1);
        // 高电平的位补 1 ,其余不变
        if (SDA_Read() == 1) {Byte = Byte | (0x80 >> i);}
        // 拉低SCL继续发送下一位
        SCL_Write(0);
    }
    return Byte;
}

/* brief: 发送应答
 * 就是发送 1 位数据
 */
void I2C_WriteAcK(uint8_t Ack)
{
    SDA_Write((GPIO_PinState)Ack);
    // 拉高SCL可以让从机读数据
    SCL_Write(1);
    // 拉低SCL继续发送下一位
    SCL_Write(0);
}
/* brief: 接收应答
 * 就是接收 1 位数据
 */
uint8_t I2C_ReceiveAck(void)
{
    uint8_t Ack;
    // 主机释放SDA
    SDA_Write(1);
    // 拉高SCL,读数据
    SCL_Write(1);
    Ack = SDA_Read();
    // 拉低SCL继续发送下一位
    SCL_Write(0);
    return Ack;
}

sw_I2C.h

C
#ifndef SW_I2C_SWI2C_H
#define SW_I2C_SWI2C_H

//
#include "gpio.h"

void delay_us(uint32_t us);
void SDA_Write(uint8_t BitValue);
void SCL_Write(uint8_t BitValue);
GPIO_PinState SDA_Read(void);
void I2C_Start(void);
void I2C_Stop(void);
void I2C_WriteByte(uint8_t Byte);
uint8_t I2C_ReadByte(void);
void I2C_WriteAcK(uint8_t Ack);
uint8_t I2C_ReceiveAck(void);


#endif //SW_I2C_SWI2C_H

10.3 I2C硬件外设

10.3.1 I2C外设简介

  • STM32内部集成了硬件I2C收发电路,可以由硬件自动执行时钟生成、起始终止条件生成、应答位收发、数据收发等功能,减轻CPU的负担
  • 支持多主机模型
  • 支持7位/10位地址模式
  • 支持不同的通讯速度,标准速度(高达100 kHz),快速(高达400 kHz)
  • 支持DMA
  • 兼容SMBus协议

STM32F103C8T6 硬件I2C资源:I2C1、I2C2

10.3.2 I2C框图

image-20250102164127371

  1. I2C的数据收发结构,与串口类似可类比理解。
  2. 比较器、自身地址寄存器和双地址寄存器是用于STM32做从机时,指定STM32的地址,此时将指定地址写入自身地址寄存器即可被主机召唤。
  3. 三个重要寄存器,知道即可。

10.3.3 I2C基本结构

将简单I2C通信用不到的部分删去就剩下如图的结构,其中有几点需要注意:

  • I2C的移位时 低位先行 ,这一点与串口通信 相反
  • 发送数据时,数据寄存器将一位 字节 数据传到数据移位寄存器后,此时数据寄存器为空,移位寄存器非空,会置标志位。
  • 接收数据时同理。

image-20250102165334113

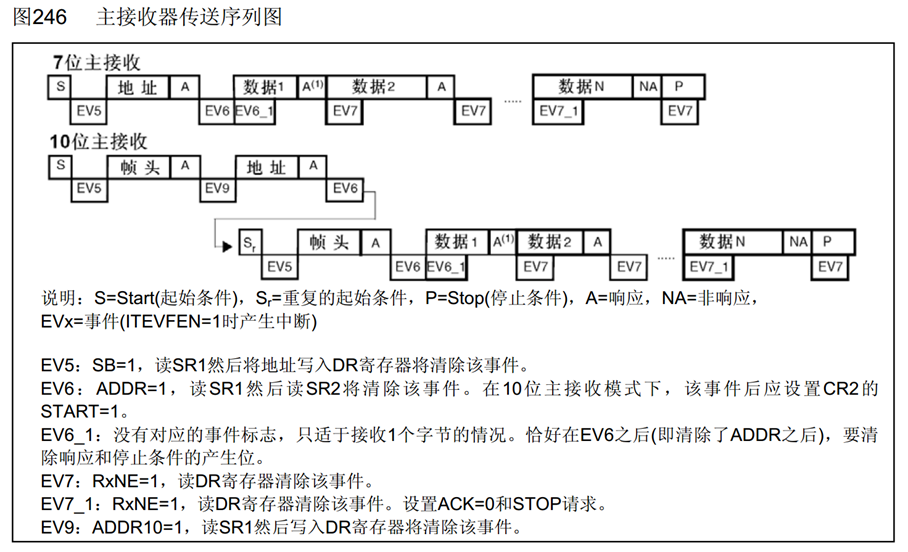

10.3.4 主机收发序列图

1706267294207

1706267321796

Danger

此序列图应结合STM32手册学习,查看对应的寄存器。
