第五章话题通信¶

话题通信是ROS中使用频率最高的一种通信模式，话题通信是基于 发布订阅 模式的，也即：一个节点发布消息，另一个节点订阅该消息。如下图中，Topic模块的数据流动即是话题通信模型：

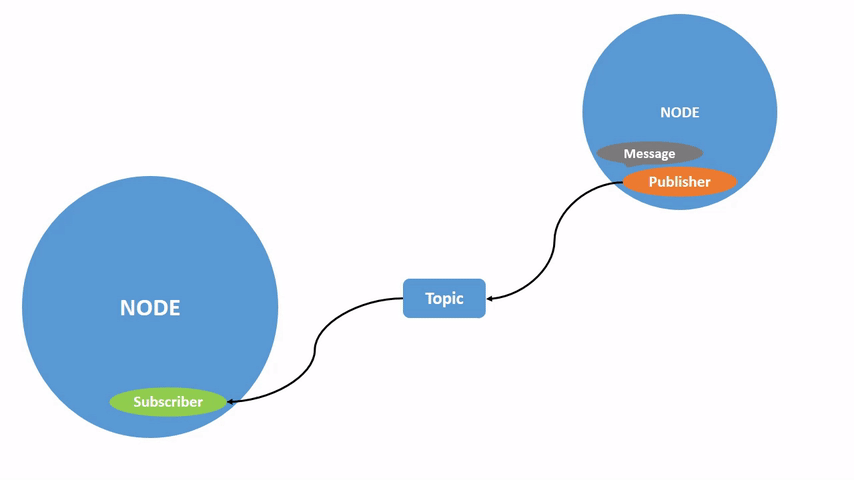

Topic-SinglePublisherandSingleSubscriber

节点可以将数据发布到任意数量的话题，同时订阅任意数量的话题。

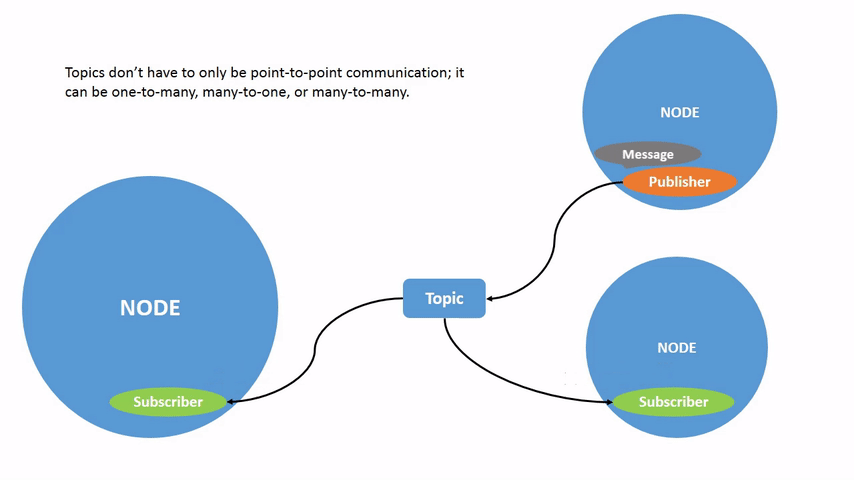

Topic-MultiplePublisherandMultipleSubscriber

话题通信的特点：

以发布订阅的方式实现不同节点的数据交流，数据发布对象称为 发布者 ，数据订阅对象称之为 订阅者 。
发布方将消息发布在话题上，订阅方则从该话题订阅消息，消息的流向是单向的。
发布方与订阅方可以是 一对多 ，即同一话题一个发布者多个订阅者。
同时发布方与订阅方可以是 多对多 ，即同一个话题多个发布者多个订阅者。

话题通信一般应用于不断更新的、少逻辑处理的数据传输场景。

5.1 话题原生消息接口示例¶

5.1.1 案例需求¶

ROS2原生消息接口：发布方以某个频率发布一段文本，订阅方订阅消息，并输出在终端。

5.1.2 案例分析¶

创建发布者

创建订阅者
选择消息载体（原生数据类型）
创建定时器，以一定频率发送消息

5.1.3 功能包准备¶

创建功能包cpp_topic和py_topic，添加 原生消息接口 依赖std_msgs。

Bash

ros2 pkg create cpp_topic --build-type ament_cmake --dependencies rclcpp std_msgs --license Apache-2.0
ros2 pkg create py_topic --build-type ament_python --dependencies rclpy std_msgs --license Apache-2.0

5.2 Python原生数据话题示例¶

5.2.1 发布者¶

功能包py_topic的py_topic目录下，新建Python文件publish_py.py

Python

import rclpy
from rclpy.node import Node
from std_msgs.msg import String

class MiniPublisher(Node):
    def __init__(self, name):
        super().__init__(name)
        self.get_logger().info(f"话题名称:{name}")
        # 创建发布者
        self.publisher1 = self.create_publisher(String, "TopicTest", 10)
        # 创建定时器
        timer_period = 1
        self.timer = self.create_timer(timer_period, self.callback)
        self.cg = 0

    def callback(self):
        """定时器反馈函数"""
        # 创建数据
        msg = String()
        msg.data = f"这是一条发布者[{self.cg}]信息"
        # 发布数据
        self.publisher1.publish(msg)
        self.cg = self.cg + 1

def main(args=None):
    rclpy.init(args=args)
    node = MiniPublisher("publisher_py_node")
    rclpy.spin(node)
    rclpy.shutdown()

if __name__ == "__main__":
    main()

5.2.2 订阅者¶

功能包py_topic的py_topic目录下，新建Python文件subscribe_py.py

Python

import rclpy
from rclpy.node import Node
from std_msgs.msg import String


class MinimalSubscriber(Node):

    def __init__(self, name):
        super().__init__(name)
        # 创建订阅方
        self.subscription = self.create_subscription(String, "TopicTest", self.listener_callback, 10)


    def listener_callback(self, msg):
        """处理订阅到的消息"""
        self.get_logger().info(f'订阅的消息:{msg.data}')


def main(args=None):
    rclpy.init(args=args)
    node = MinimalSubscriber("subscriber_py_node")
    rclpy.spin(node)
    rclpy.shutdown()


if __name__ == '__main__':
    main()

5.2.3 编译运行¶

在setup.py 最后一行添加编译信息

Python

entry_points={
        'console_scripts': [
            # 添加映射
            "publisher_py = py_topic.publish_py:main",
            "subscriber_py = py_topic.subscribe_py:main",
        ],
    },

Bash

colcon build --packages-select py_topic
source install/setup.bash

打开第一个终端，运行发布者

Bash

ros2 run py_topic publisher_py

打开第二个终端，运行订阅者

Bash

source install/setup.bash
ros2 run py_topic subscriber_py

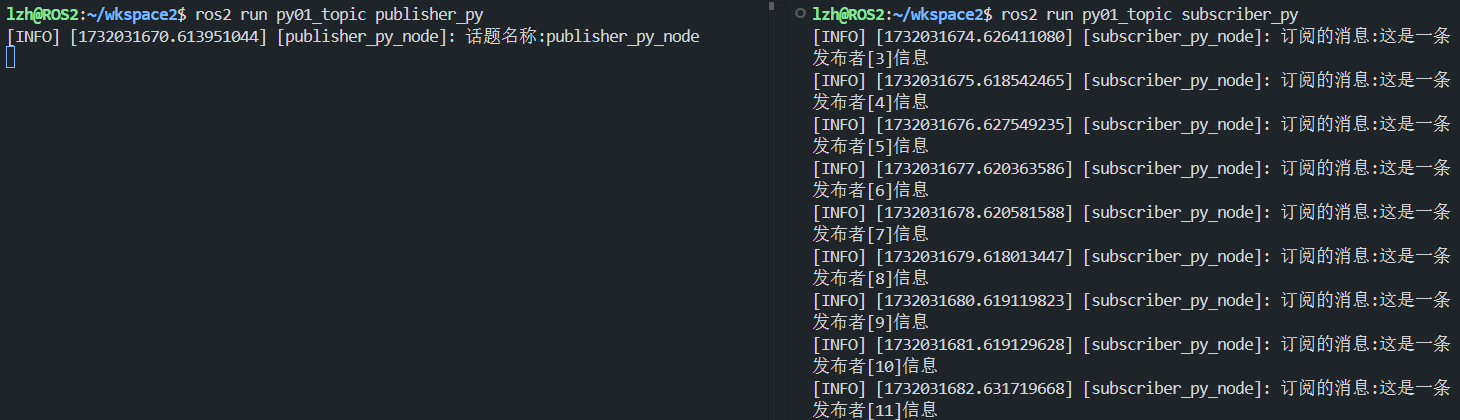

由于发布者并没有一直打印日志，故只有一句信息，为订阅者这是订阅到以后就打印一句。

5.3 C++原生数据话题示例¶

5.3.1 发布者¶

由于C++的语法复杂度相较于Python会高很多，所以可以多多参考官方C++API文档

下面是这段代码用到的API：

创建发布者：

C++

rclcpp::Node::create_publisher<MgsT>(
    const std::string &     topic_name,
    const rclcpp::QoS &     qos,
    const PublisherOptionsWithAllocator< AllocatorT > &     options = PublisherOptionsWithAllocator<AllocatorT>()
)
// MgsT是发布者的数据的数据类型

std::string & topic_name 是指字符串类型的 话题名称
- 不允许包含连续的斜杠 // 或空格
- 可以用/分层级
- 例如："/robot/camera/image"

rclcpp::QoS & qos 是质量服务设置
- 配置话题的通信行为，影响消息传递的可靠性、延迟和性能
- 参数选择
  - Qos(10) 表示队列深度为 10 的默认 QoS，即 在消息未被接收时最多缓存 10 条信息。
  - QoS(KeepLast(10)) 表示保留最后 5 条消息的 QoS 策略。
  - QoS(KeepAll()) 不丢弃任何消息，适用于高可靠性场景。
  - QoS(1).best_effort().volatile()
    - 队列深度为 1
    - .best_effort() 配置 QoS 为尽力传输模式（Best Effort），允许丢失消息，以降低延迟。
    - .volatile()：配置 QoS 为非持久模式（Volatile），如果新的订阅者在发布器已启动后连接，它不会收到之前的历史消息。
- 自定义QoS 配置
  - c++ // 自定义QoS 配置 rclcpp::QoS custom_qos(KeepLast(10), rmw_qos_profile_sensor_data); // 使用QoS配置 pub = node->create_publisher<MsgT>("chatter", custom_qos);
  - rmw_qos_profile_sensor_data 使用了传感器数据的预定义 QoS 配置。
  - 队列深度为 10

创建定时器：

C++

rclcpp::NOde::create_wall_timer(
    std::chrono::duration<DurationRepT, DurationT>  period,
    CallbackT                                       callback,
    rclcpp::CallbackGroup::SharedPtr                group = nullptr
)

std::chrono::duration<DurationRepT, DurationT> period 是 C++ 标准库中用于表示时间间隔的模板类型，其中模板参数 DurationRepT 和 DurationT 决定了时间间隔的数值类型和时间单位。
- 整数时间间隔：
  - 小时单位：std::chrono::hours
  - 分钟单位：std::chrono::minutes
  - 秒级单位：std::chrono::seconds
  - 毫秒级单位：std::chrono::milliseconds
  - 微秒级单位：std::chrono::microseconds
  - 纳秒级单位：std::chrono::nanoseconds
  - 例如std::chrono::seconds(2) 表示 2 秒，其他与此相同
- 浮点数时间间隔：
  - std::chrono::duration<double>(0.5)表示 0.5秒
- 字面量（C++14 开始支持，更方便且推荐）
  - this->create_wall_timer(500ms, callback);
- 混合单位
  - c++ auto period = 1s + 500ms; // 1.5 秒 timer = this->create_wall_timer(period, callback);

从 C++14 开始，std::chrono 提供了字面量后缀来简化时间单位的表示：

时间单位	字面量后缀	示例
小时	`h`	`1h`
分钟	`min`	`30min`
秒	`s`	`2s`
毫秒	`ms`	`500ms`
微秒	`us`	`100us`
纳秒	`ns`	`50ns`

CallbackT callback 通常是 std::function<void()> 类型，表示一个无返回值且无参数的回调函数。
- 定时器触发时，ROS 2 调用此回调函数执行相应的逻辑。
rclcpp::CallbackGroup::SharedPtr group = nullptr 是指向 回调组 （CallbackGroup）的智能指针。默认值是 nullptr，表示将回调添加到默认的回调组。
- 回调组 是 ROS 2 中用于组织和管理回调任务的概念，主要用于并发控制和线程安全管理。
- 当一个节点有多个回调任务（例如定时器、订阅者、服务）时，可以通过设置不同的回调组来分离任务，避免竞争。

发布者源码

src目录下新建文件publish_cpp.cpp

C++

#include "rclcpp/rclcpp.hpp"
#include "std_msgs/msg/string.hpp"

using namespace std::chrono_literals;


class MiniPublisher : public rclcpp::Node
{

public:
    // 创建构造函数，类定义时自动调用
    // 这里的那么为：MiniPublisher传入的name和Node的name为同一个值
    MiniPublisher(std::string name): Node(name)
    {
        RCLCPP_INFO(this->get_logger(), "节点的名称为:%s.",name.c_str());
        // 创建发布者，话题为"TopicTest"，发布 std_msgs::msg::String 数据类型， 消息深度为10
        publisher_cpp = this->create_publisher<std_msgs::msg::String>("TopicTest", 10);
        timer = this->create_wall_timer(500ms, std::bind(&MiniPublisher::callback, this));

    }


private:
    void callback(void)
    {
        // 创建发布的数据
        auto msg = std_msgs::msg::String();
        msg.data = "这是一个C++发布者信息" + std::to_string(count++);
        RCLCPP_INFO(this->get_logger(), "%s", msg.data.c_str());
        publisher_cpp->publish(msg);
    }
    // 定义使用到的变量
    int count=0;
    // 声名定时器指针
    rclcpp::TimerBase::SharedPtr timer;
    // 声明话题发布者指针
    rclcpp::Publisher<std_msgs::msg::String>::SharedPtr publisher_cpp;
};


int main(int argc, char * argv[])
{
    rclcpp::init(argc, argv);
    auto node = std::make_shared<MiniPublisher>("publisher_cpp_node");
    rclcpp::spin(node);
    rclcpp::shutdown();
    return 0;
}

5.3.2 订阅者¶

订阅者API

C++

rclcpp::Node::create_subscription(
    const std::string & topic_name,              // 要订阅的话题名称
    const rclcpp::QoS & qos,                     // QoS 设置（服务质量）
    CallbackT && callback,                       // 接收到消息时的回调函数
    const SubscriptionOptionsWithAllocator<AllocatorT> & options = SubscriptionOptionsWithAllocator<AllocatorT>(), // 可选的订阅选项
    typename MessageMemoryStrategyT::SharedPtr msg_mem_strat = MessageMemoryStrategyT::create_default()
    // 可选的消息内存管理策略
)

const std::string & topic_name：
- 这是订阅的 话题名称

const rclcpp::QoS & qos：
- 这是定义 服务质量（QoS） 的设置。

CallbackT && callback：
- 传入一个 回调函数，使用std::bind 绑定该回调函数，如 std::bind(&MiniSubscriber::callback, this, std::placeholders::_1))
  - &MiniSubscriber::callback 为回调函数
  - this 对象，用this指针指向本身
  - std::placeholders::_1 , 占位符，表示 callback 函数的第一个参数会在实际调用时由 create_subscription 提供的参数替换。
- 回调函数接受话题发布的消息，消息类型与发布者一致。

订阅者源码

在src目录下新建文件subscribe_cpp.cpp

C++

#include "rclcpp/rclcpp.hpp"
#include "std_msgs/msg/string.hpp"

class MiniSubscriber : public rclcpp::Node
{
public:
    MiniSubscriber(std::string name) : Node(name)
    {
        // 创建订阅者
        subscription = this->create_subscription<std_msgs::msg::String>(
            "TopicTest",
            10,
            std::bind(&MiniSubscriber::callback, this, std::placeholders::_1));
    }

private:
    void callback(const std_msgs::msg::String & msg) const
    {
        // 输出订阅话题的信息
        RCLCPP_INFO(this->get_logger(), "订阅的消息:'%s'", msg.data.c_str());
    }
    rclcpp::Subscription<std_msgs::msg::String>::SharedPtr subscription;
};

int main(int argc, char * argv[])
{
    rclcpp::init(argc, argv);
    auto node = std::make_shared<MiniSubscriber>("subscriber_cpp_node");
    rclcpp::spin(node);
    rclcpp::shutdown();
    return 0;
}

5.3.3 编译运行¶

在CMakeLists.txt 最后一行添加编译信息

publisher_cpp 和 subscriber_cpp 均是Python中一样的 映射名称
保持三部分均是一样的 映射名称

CMake

# 添加可执行文件
add_executable(publisher_cpp src/publish_cpp.cpp)
add_executable(subscriber_cpp src/subscribe_cpp.cpp)
# 添加目标依赖
ament_target_dependencies(
  publisher_cpp
  "rclcpp"
  "std_msgs"
)
ament_target_dependencies(
  subscriber_cpp
  "rclcpp"
  "std_msgs"
)

install(TARGETS
  publisher_cpp
  subscriber_cpp
  DESTINATION lib/${PROJECT_NAME}
)

编译

Bash

colcon build --packages-select cpp_topic
source install/setup.bash

打开第一个终端，运行发布者

Bash

ros2 run cpp_topic publisher_cpp

打开第二个终端，运行订阅者

Bash

source install/setup.bash
ros2 run cpp_topic subscriber_cpp

5.4 话题自定义消息接口实践¶

5.4.1 案例需求¶

发布者，发布系统状态信息，Python具备丰富的第三方库，故采用Python编写发布者。

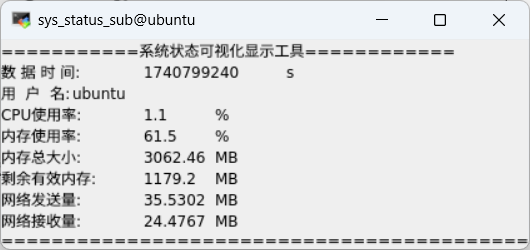

订阅者，接收话题信息，并通过QT显示，此任务C++可以完美胜任。

5.4.2 案例分析¶

创建自定义消息接口
创建发布者
创建订阅者
选择消息载体（自定义数据型）
创建定时器，以一定频率发送消息

5.4.3 自定义消息接口¶

请提前阅读：特别篇自定义接口数据 - 小李的知识库，有自定义接口文件的基础讲解。

创建status_interfaces存放自定义消息接口，rosidl_default_generators用于将自定义消息接口转化为 C++、Python 源码的模块。builtin_interfaces是 ROS2 已有的消息接口功能包，可以使用其时间接口 Time ，表示记录信息的时间。

Bash

ros2 pkg create status_interfaces --build-type ament_cmake --dependencies rosidl_default_generators builtin_interfaces --license Apache-2.0

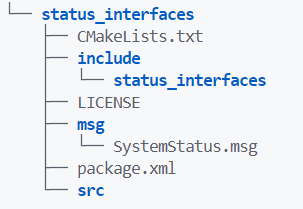

新建msg文件夹，创建接口文件，使用大驼峰命名，目录如下：

SystemStatus.msg文件内容：

Text Only

builtin_interfaces/Time stamp   # 时间戳
string host_name                # 系统名称
float32 cpu_percent             # CPU使用率
float32 memory_percent          # 内存使用率
float32 memory_total            # 内存总量
float32 memory_available        # 剩余有效内存
float64 net_send                # 网络发送数据量
float64 net_receive             # 网络接收数据量

修改CMakeLists.txt，注册消息接口：

CMake

# find dependencies
find_package(ament_cmake REQUIRED)
find_package(rosidl_default_generators REQUIRED)
find_package(builtin_interfaces REQUIRED)

# 注册消息接口
rosidl_generate_interfaces(
  ${PROJECT_NAME}
  "msg/SystemStatus.msg"
  DEPENDENCIES builtin_interfaces
)

在package.xml文件添加配置，声明该功能包为消息接口。

XML

<license>Apache-2.0</license>
<member_of_group>rosidl_interface_packages</member_of_group>
<buildtool_depend>ament_cmake</buildtool_depend>

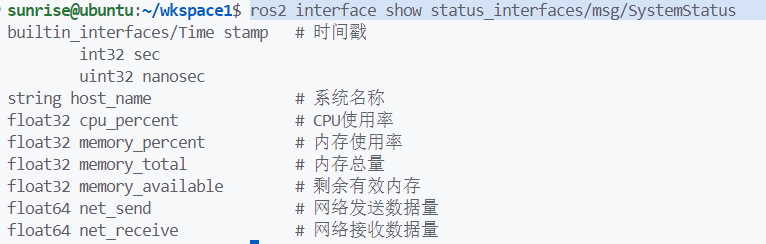

编译构建后，查看接口：

Bash

colcon build --packages-select status_interfaces
source install/setup.bash

Bash

ros2 interface show status_interfaces/msg/SystemStatus

5.4.4 功能包准备¶

发布者功能包

Bash

ros2 pkg create status_publisher --build-type ament_python --dependencies rclpy status_interfaces --license Apache-2.0

订阅者功能包

Bash

ros2 pkg create status_subscriber --build-type ament_cmake --dependencies rclcpp status_interfaces --license Apache-2.0

5.5 Python自定义接口示例¶

5.5.1 发布者¶

新建Python文件sys_status_pub.py

Python

import rclpy
from rclpy.node import Node
from status_interfaces.msg import SystemStatus
# 动态监控系统资源，如CPU、内存使用等
import psutil
# 静态获取系统基本信息，如操作系统信息、硬件架构等
import platform


class SysStatusPub(Node):
    def __init__(self, name):
        super().__init__(name)
        self.get_logger().info(f"话题名称:{name}")
        self.publisher_ = self.create_publisher(SystemStatus, name, 10)
        self.timer_ = self.create_timer(1, self.timer_callback)

    def timer_callback(self):
        """定时器回调函数"""
        msg = SystemStatus()
        msg.stamp = self.get_clock().now().to_msg()
        msg.host_name = platform.node()
        msg.cpu_percent = psutil.cpu_percent()
        msg.memory_percent = psutil.virtual_memory().percent
        # 内存的默认单位均是字节，除两个1024单位就变成MB了
        msg.memory_total = psutil.virtual_memory().total / 1024 / 1024
        msg.memory_available = psutil.virtual_memory().available / 1024 / 1024
        msg.net_send = psutil.net_io_counters().bytes_sent / 1024 / 1024
        msg.net_receive = psutil.net_io_counters().bytes_recv / 1024 / 1024
        self.get_logger().info(f'发布{str(msg)}')
        self.publisher_.publish(msg)


def main(args=None):

    rclpy.init(args=args)
    node = SysStatusPub("sys_status")
    rclpy.spin(node)
    rclpy.shutdown()

5.5.2 编译运行¶

在setup.py 添加编译信息

Python

entry_points={
        'console_scripts': [
            "sys_status_pub = status_publisher.sys_status_pub:main"
        ],
    },

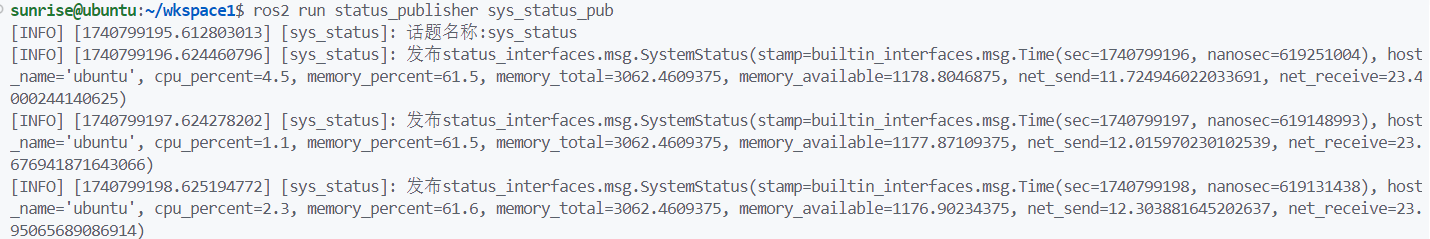

编译

Bash

colcon build --packages-select status_publisher
source install/setup.bash

打开第一个终端，运行发布者

Bash

ros2 run status_publisher sys_status_pub

5.6 C++自定义接口示例¶

5.6.1 QT测试程序¶

新建文件qt_test.cpp

C++

// QT头文件
#include <QApplication>
#include <QLabel>
#include <QString>

int main(int argc, char* argv[])
{
    QApplication app(argc, argv);
    QLabel* label = new QLabel();
    QString message = QString::fromStdString("Hello Qt");
    label->setText(message);
    label->show();

    app.exec();
    return 0;
}

在CMakeLists.txt文件添加QT配置信息

CMake

# find qt
find_package(Qt5 REQUIRED COMPONENTS Widgets)
add_executable(qt_test src/qt_test.cpp)
# 非ROS库，使用target_link_libraries链接
target_link_libraries(qt_test Qt5::Widgets)
install(TARGETS
  qt_test
  DESTINATION lib/${PROJECT_NAME})

编译

Bash

colcon build --packages-select status_subscriber
source install/setup.bash

运行

Bash

ros2 run status_subscriber qt_test

5.6.2 订阅者¶

新建文件sys_status_sub.cpp

C++

#include "rclcpp/rclcpp.hpp"
// 注意头文件的格式，自定义接口目录：install/status_interfaces/include
#include "status_interfaces/msg/system_status.hpp"
// QT头文件
#include <QApplication>
#include <QLabel>
#include <QString>

// 自定义接口的命名空间
using SystemStatus =  status_interfaces::msg::SystemStatus;

class SysStatusSub : public rclcpp::Node
{
public:
    /* 构造函数 */
    SysStatusSub(std::string name) : Node(name)
    {
        // 创建发布者
        subscriber_ = this->create_subscription<SystemStatus>(
            name,
            10,
            std::bind(&SysStatusSub::sub_callback, this, std::placeholders::_1));
        // 创建一个空的 SystemStatus 对象，转化成 QString 进行显示
        label_ = new QLabel(get_qstr_from_msg(std::make_shared<SystemStatus>()));
        label_->show();
    }

    /* 显示QString文本 */
    QString get_qstr_from_msg(SystemStatus::SharedPtr  msg) {
        std::stringstream show_str;
        show_str
            << "===========系统状态可视化显示工具============\n"
            << "数 据 时 间:\t" << msg->stamp.sec << "\ts\n"
            << "用  户  名:\t" << msg->host_name << "\t\n"
            << "CPU使用率:\t" << msg->cpu_percent << "\t%\n"
            << "内存使用率:\t" << msg->memory_percent << "\t%\n"
            << "内存总大小:\t" << msg->memory_total << "\tMB\n"
            << "剩余有效内存:\t" << msg->memory_available << "\tMB\n"
            << "网络发送量:\t" << msg->net_receive << "\tMB\n"
            << "网络接收量:\t" << msg->net_send<< "\tMB\n"
            << "==========================================";

        return QString::fromStdString(show_str.str());
    }
private:
    /* 订阅回调函数 */
    void sub_callback(const SystemStatus::SharedPtr msg)
    {
        label_->setText(get_qstr_from_msg(msg));
    }
    /* 指针 */
    rclcpp::Subscription<SystemStatus>::SharedPtr subscriber_;
    QLabel* label_;
};

int main(int argc, char* argv[])
{
    rclcpp::init(argc, argv);
    QApplication app(argc, argv);
    auto node = std::make_shared<SysStatusSub>("sys_status");
    // 使用lamda表达式创建一个线程单独执行ROS2节点
    std::thread spin_thread([&]() -> void { rclcpp::spin(node); });
    spin_thread.detach();
    app.exec();
    rclcpp::shutdown();
    return 0;
}

5.6.3 编译运行¶

在CMakeLists.txt文件添加配置信息

CMake

add_executable(sys_status_sub src/sys_status_sub.cpp)
target_link_libraries(sys_status_sub Qt5::Widgets)

ament_target_dependencies(
  sys_status_sub
  "status_interfaces"
  "rclcpp"
)

install(TARGETS
  sys_status_sub
  qt_test
  DESTINATION lib/${PROJECT_NAME})

编译

Bash

colcon build --packages-select status_subscriber
source install/setup.bash

运行订阅者

Bash

ros2 run status_subscriber sys_status_sub

运行发布者

Bash

ros2 run status_publisher sys_status_pub

订阅者更新

第五章 话题通信¶

5.1 话题原生消息接口示例¶

5.1.1 案例需求¶

5.1.2 案例分析¶

5.1.3 功能包准备¶

5.2 Python原生数据话题示例¶

5.2.1 发布者¶

5.2.2 订阅者¶

5.2.3 编译运行¶

5.3 C++原生数据话题示例¶

5.3.1 发布者¶

5.3.2 订阅者¶

5.3.3 编译运行¶

5.4 话题自定义消息接口实践¶

5.4.1 案例需求¶

5.4.2 案例分析¶

5.4.3 自定义消息接口¶

5.4.4 功能包准备¶

5.5 Python自定义接口示例¶

5.5.1 发布者¶

5.5.2 编译运行¶

5.6 C++自定义接口示例¶

5.6.1 QT测试程序¶

5.6.2 订阅者¶

5.6.3 编译运行¶

第五章话题通信¶
