第十二章 URDF建模

12.1 建模工具urdf

12.1.1 urdf简介

URDF 文件是一个标准的 XML 文件，在 ROS 中预定义了一系列的标签用于描述机器人模型，机器人模型可能较为复杂，但是 ROS 的 URDF 中机器人的组成却是较为简单的，可以有以下三种标签：

• robot ，这是整个 urdf 文件的根标签；
• link ，用于描述机器人刚体部分的标签；
• joint ，是用于连接不同刚体的“关节”。

12.1.2 robot标签

urdf 中为了保证 xml 语法的完整性，使用了robot标签作为根标签，所有的 link 和 joint 以及其他标签都必须包含在 robot 标签内。

属性：

• name ：用于指定机器人模型的名称。
  • 主文件必须具有名称属性， name 属性在被包含的文件中是可选的。如果在被包含文件中指定了属性名称，则它必须具有与主文件中相同的值。

XML

<robot name="robot_name">

</robot>

12.1.3 link标签

urdf 中的 link 标签用于描述机器人某个部件(也即刚体部分)的外观和物理属性，比如: 机器人底座、轮子、激光雷达、摄像头等。每一个部件都对应一个 link, 在 link 标签内，可以设计该部件的形状、尺寸、颜色、惯性矩阵、碰撞参数等一系列属性。

属性：

• name：用于指定 link 的名称。

子标签：

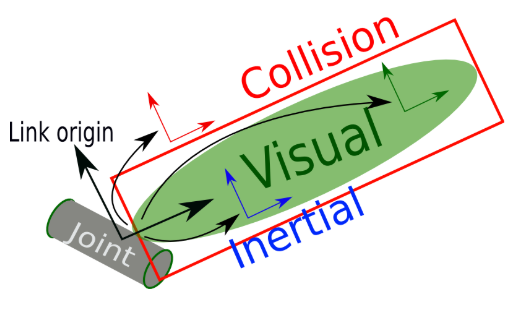

• visual：用于描述 link 的可视化属性，可以设置link的形状。
  • geometry：设置 link 的形状。
    • box：立方体。
    • cylinder：圆柱体。
    • sphere：球体。

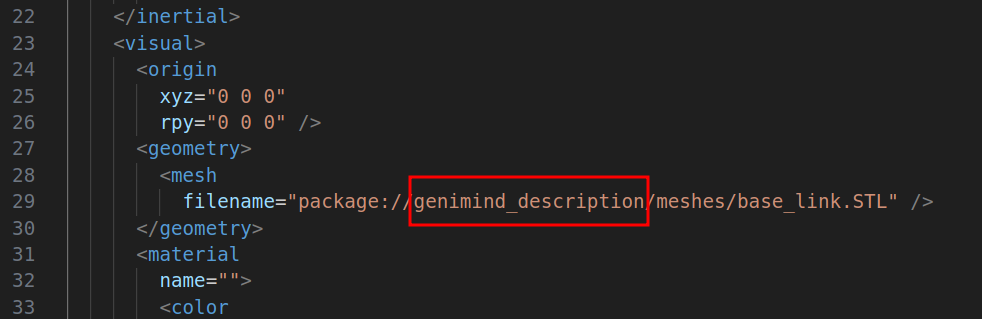

    • mesh：通过属性filename引用“皮肤”文件，为link设置外观，该文件必须是本地文件。使用 package:///为文件名添加前缀。
  • origin：设置 link 相对偏移量和旋转角度。
    • xyz：三个轴的偏移量。
    • rpy：欧拉角(roll、pitch、yaw)的角度。
  • material：材设置 link 的材料/材质。
    • name：材料名称。
    • color：材料的颜色，通过rgba(red/green/blue/alpha)参数指定，范围 [0, 1] 。
    • texture：材质的纹理，通过属性filename引用。
• collision：用于指定 link 的碰撞属性。可以与 link 的可视化属性一致，也可以不同。
  • name：用于指定碰撞属性的名称。
  • geometry：参考 visual 子标签的使用规则。
  • origin：参考 visual 子标签的使用规则。
• inertial：用于设置 link 的质量、质心位置和中心惯性特性，如果未指定，则默认为质量为 0 、惯性为 0 。
  • origin
  • mass：设置 link 的质量。
  • inertia

Warning

collision 和 inertial 在仿真环境下才需要使用到，如果只是在 rviz2 中集成 urdf，那么不必须为 link 定义这两个标签。

12.1.4 joint标签

urdf 中的 joint 标签用于描述机器人关节的运动学和动力学属性，还可以指定关节运动的安全极限，机器人的两个部件(分别称之为 parent link 与 child link)以 ”关节“ 的形式相连接，不同的关节有不同的运动形式: 旋转、滑动、固定、旋转速度、旋转角度限制等。

属性：

• name：为关节命名，名称需要唯一。

• type：设置关节类型。

  • continuous：旋转关节，可以绕单轴无限旋转。

    • revolute：旋转关节，类似于 continues，但是有旋转角度限制。
    • prismatic：滑动关节，沿某一轴线移动的关节，有位置极限。
    • planer：平面关节，允许在平面正交方向上平移或旋转。
    • floating：浮动关节，允许进行平移、旋转运动。
    • fixed：固定关节，不允许运动的特殊关节。

子标签：

• parent：指定父级 link 。

  • link：父级link的名称。

• child：指定子级 link 。

  • link：子级link的名称。

• origin：表示从父 link 到子 link 的转换，关节位于子 link 的原点。

  • xyz：各轴线上的偏移量。
  • rpy：各轴线上的偏移弧度。

• axis：用于设置围绕哪个关节轴运动，默认值为（1，0，0）

  • xyz：各轴线上的偏移量。

• calibration：关节的参考位置，用于校准关节的绝对位置。

  • rising：当关节向正方向移动时，该参考位置将触发上升沿。
  • falling：当关节向正方向移动时，该参考位置将触发下降沿。

• dynamics：指定接头物理特性的元素。这些值用于指定关节的建模属性，对仿真较为有用。

  • damping：关节的物理阻尼值，默认为0。
  • friction：关节的物理静摩擦值，默认为0。

• limit：（关节类型是 revolute 或 prismatic 时必须使用）。

  • lower：指定关节下限的属性（旋转关节以弧度为单位，棱柱关节以米为单位），如果关节是连续的，则省略。
  • upper：指定关节上限的属性（旋转关节以弧度为单位，棱柱关节以米为单位），如果关节是连续的，则省略。
  • effort：指定关节可受力的最大值。
  • velocity：用于设置最大关节速度（旋转关节以弧度每秒 [rad/s] 为单位，棱柱关节以米每秒 [m/s] 为单位）。

• mimic：模拟其他关节运动：value = multiplier * other_joint + offset 。

  • joint：指定要模拟的关节的名称。
  • multiplier：指定上述公式中的乘法因子。
  • offset：指定要在上述公式中添加的偏移量，默认为 0（旋转关节的单位是弧度，棱柱关节的单位是米）。

• safety_controller：安全控制器。

  • soft_lower_limit：指定安全控制器开始限制关节位置的下关节边界，此限制需要大于joint下限。
  • soft_upper_limit：指定安全控制器开始限制关节位置的关节上边界的属性，此限制需要小于joint上限。
  • k_position：指定位置和速度限制之间的关系。
  • k_velocity：指定力和速度限制之间的关系。

12.2 urdf简单使用

12.2.1 urdf建模示例

创建功能包

Bash

ros2 pkg create genimind_description --build-type ament_cmake --license Apache-2.0

在功能包下新建urdf目录，添加第一个文件genimind.urdf。

XML

<?xml version="1.0"?>
<robot name="genimind">
    <!-- link_1:机器人身体部分 -->
    <link name="base_link">
        <!-- 外观描述 -->
        <visual>
            <!-- 1.沿着机器人几何中心的偏移和旋转分量 -->
            <origin xyz="0.0 0.0 0.0" rpy="0.0 0.0 0.0"/>
            <!-- 2.几何形状 -->
            <geometry>
                <!-- 单位是米 -->
                <box size="0.3 0.137 0.004"/>
            </geometry>
            <!-- 3.材料 -->
            <material name="carbon_fiber">
                <color rgba="0.05 0.05 0.05 1.0"/>
            </material>
        </visual>
    </link>
    <!-- link_2:惯性测量单元 -->
    <link name="imu_link">
        <visual>
            <origin xyz="0.0 0.0 0.0" rpy="0.0 0.0 0.0"/>
            <geometry>
                <box size="0.004 0.004 0.002"/>
            </geometry>
            <material name="black">
                <color rgba="0.5 0.5 0.5 0.5"/>
            </material>
        </visual>
    </link>
    <!-- joint_1 -->
    <joint name="joint_1" type="fixed">
        <origin xyz="0.0 0.0 0.002" rpy="0.0 0.0 0.0"/>
        <parent link="base_link"/>
        <child link="imu_link"/>
    </joint>
</robot>

进入genimind_description/urdf目录，输入以下命令：

Bash

urdf_to_graphviz genimind.urdf

新增两个文件，可以点开pdf瞅瞅，以树形结构显示了link与joint的关系。

然后我们启动rviz2加载模型会发现TF错误，是因为我们写的joint未成功加载。

12.2.2 rviz中加载模型

要成功加载urdf模型，我们需要使用两个话题，robot_state_publisher和joint_state_publisher，而话题内容无需我们自己写，安装对应的库即可。

Bash

sudo apt install ros-humble-joint-state-publisher

Bash

sudo apt install ros-humble-robot-state-publisher

然后在功能包genimind_description下新建launch目录，我们需要封装两个话题需要的指令以及自动启动rviz2。

Python

import launch
import launch_ros
from ament_index_python.packages import get_package_share_directory
import launch_ros.parameter_descriptions


def generate_launch_description():
    # 获取urdf功能包的路径
    urdf_pkg_path = get_package_share_directory("genimind_description")
    # 获取urdf文件的路径
    urdf_file_path = urdf_pkg_path + "/urdf/genimind.urdf"

    # 声明一个urdf文件路径的参数
    action_declare_arg_urdf_path = launch.actions.DeclareLaunchArgument(
        "urdf",
        default_value=urdf_file_path,
        description="urdf文件的绝对路径"
    )

    # 1.获取指令的返回内容
    substitutions_cmd = launch.substitutions.Command(
        ["cat ", launch.substitutions.LaunchConfiguration("urdf")]
    )
    # 2.获取指令的返回内容(多一次类型转换)
    robot_description = launch_ros.parameter_descriptions.ParameterValue(
        substitutions_cmd,
        value_type=str
    )

    # robot_state_publisher话题节点启动
    robot_state_publisher_node = launch_ros.actions.Node(
        package="robot_state_publisher",
        executable="robot_state_publisher",
        parameters=[{"robot_description": robot_description}]
    )
    # joint_state_publisher话题节点启动
    joint_state_publisher_node = launch_ros.actions.Node(
        package="joint_state_publisher",
        executable="joint_state_publisher",
    )
    # rviz节点启动
    rviz_node = launch_ros.actions.Node(
        package="rviz2",
        executable="rviz2"
    )

    # 合成启动描述
    launch_description = launch.LaunchDescription([
        action_declare_arg_urdf_path,
        joint_state_publisher_node,
        robot_state_publisher_node,
        rviz_node
    ])
    return launch_description

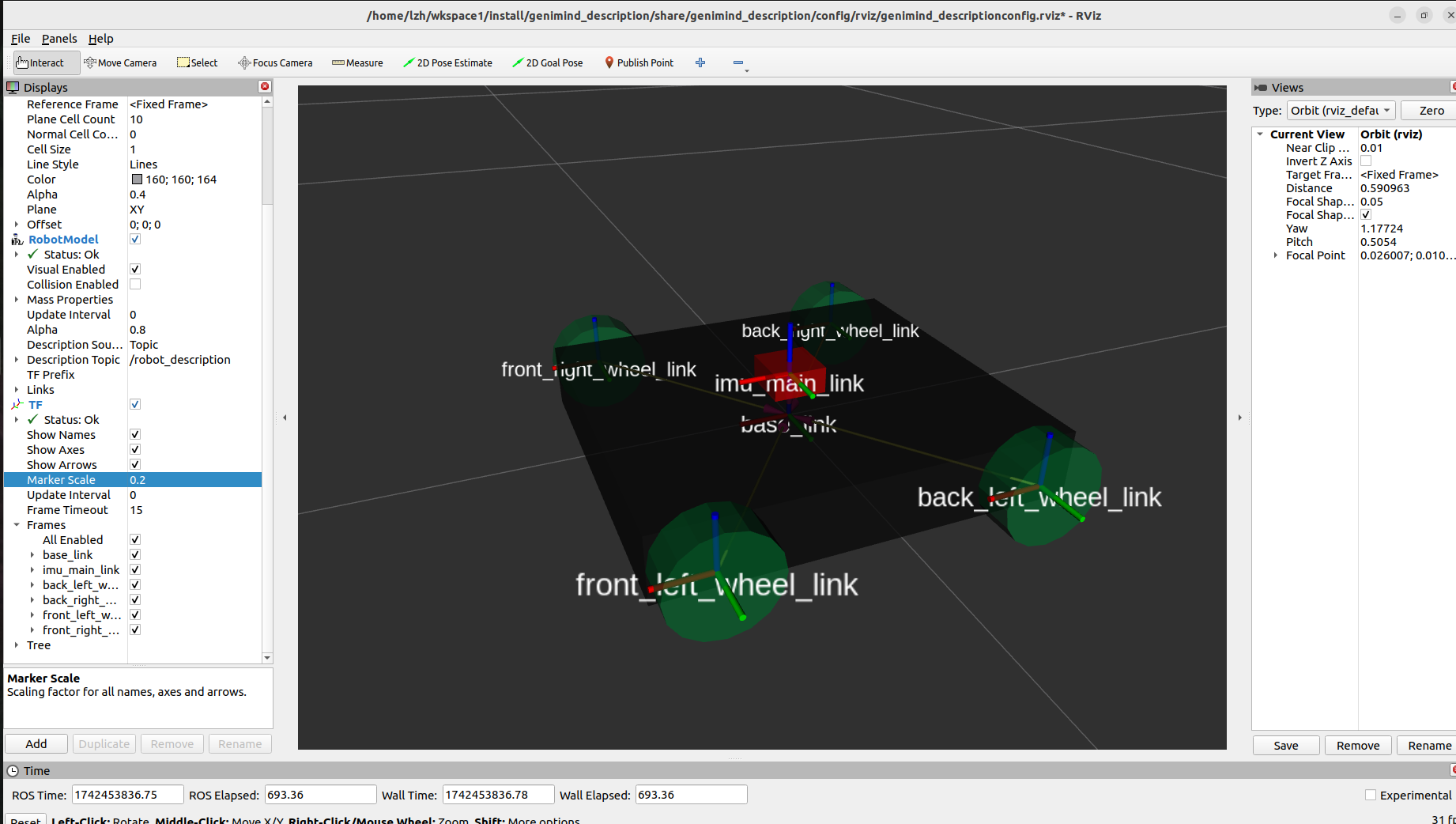

rviz加载urdf模型程序有几点需要注意：

🕐robot_state_publisher话题需要一个robot_description参数。

可以使用ros2 run robot_state_publisher robot_state_publisher --debug查看报错输出，显示这个参数是URDF文件。

🕑robot_description参数并未传文件路径，而是使用cat指令传入了文件内容。

按照报错注释应是传入文件才对，但实测按照 fishros 书籍直接传入文件内容才不会报错。

🕒launch.substitutions.Command获取命令的返回值，字符串类型。launch_ros.parameter_descriptions.ParameterValue可以更该参数类型，因此robot_description参数传入 robot_description 变量或 substitutions_cmd 变量结果均对。

🕓rivz除了直接输入rviz2还可以使用ros2 run rviz2 rviz2运行，所以可以使用launch_ros.actions.Node方式启动。

---

配置CmakeLists.txt文件

CMake

# 安装launch urdf目录
install(DIRECTORY launch urdf
  DESTINATION share/${PROJECT_NAME}
)

运行launch文件：

Bash

colcon build --packages-select genimind_description
source install/setup.bash
ros2 launch genimind_description genimind_model.launch.py

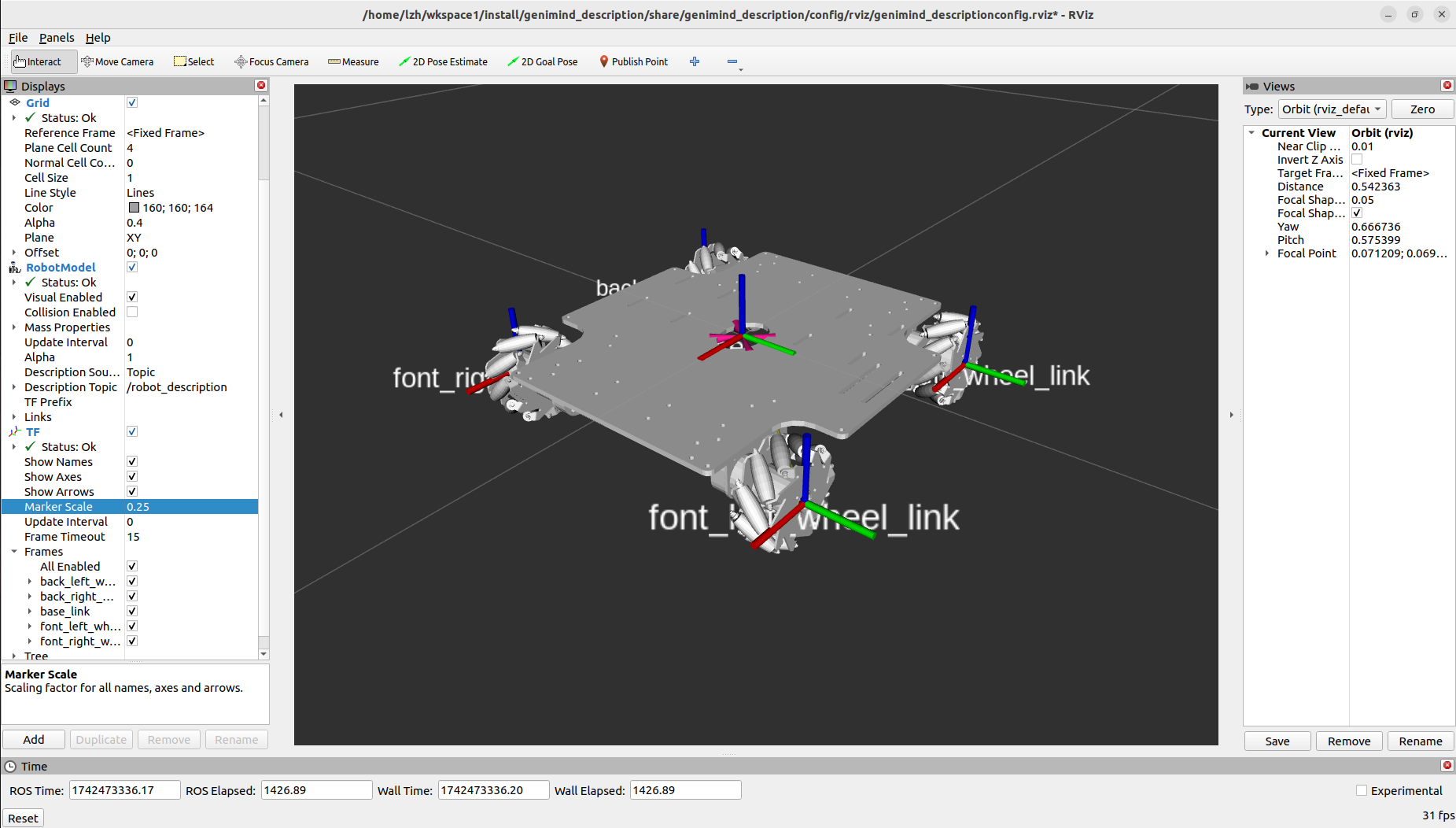

12.2.3 初始化rviz

🕐将添加过TF、RobotModel组件的rviz保存到功能包下config目录下。

🕑在launch中添加参数。

Python

# 获取rviz初始化文件路径
rviz_config_path = urdf_pkg_path + "/config/rviz/genimind_descriptionconfig.rviz"
# rviz节点启动
rviz_node = launch_ros.actions.Node(
    package="rviz2",
    executable="rviz2",
    arguments=['-d', rviz_config_path]
)

完整程序：

Python

import launch
import launch_ros
from ament_index_python.packages import get_package_share_directory
import launch_ros.parameter_descriptions


def generate_launch_description():
    # 获取urdf功能包的路径
    urdf_pkg_path = get_package_share_directory("genimind_description")
    # 获取urdf文件的路径
    urdf_file_path = urdf_pkg_path + "/urdf/genimind.urdf"
    # 获取rviz初始化文件路径
    rviz_config_path = urdf_pkg_path + "/config/rviz/genimind_descriptionconfig.rviz"

    # 声明一个urdf文件路径的参数
    action_declare_arg_urdf_path = launch.actions.DeclareLaunchArgument(
        "urdf",
        default_value=urdf_file_path,
        description="urdf文件的绝对路径"
    )

    # 1.获取指令的返回内容
    substitutions_cmd = launch.substitutions.Command(
        ["cat ", launch.substitutions.LaunchConfiguration("urdf")]
    )
    # 2.获取指令的返回内容(多一次类型转换)
    robot_description = launch_ros.parameter_descriptions.ParameterValue(
        substitutions_cmd,
        value_type=str
    )

    # robot_state_publisher话题节点启动
    robot_state_publisher_node = launch_ros.actions.Node(
        package="robot_state_publisher",
        executable="robot_state_publisher",
        parameters=[{"robot_description": robot_description}]
    )
    # joint_state_publisher话题节点启动
    joint_state_publisher_node = launch_ros.actions.Node(
        package="joint_state_publisher",
        executable="joint_state_publisher",
    )
    # rviz节点启动
    rviz_node = launch_ros.actions.Node(
        package="rviz2",
        executable="rviz2",
        arguments=['-d', rviz_config_path]
    )

    # 合成启动描述
    launch_description = launch.LaunchDescription([
        action_declare_arg_urdf_path,
        joint_state_publisher_node,
        robot_state_publisher_node,
        rviz_node
    ])
    return launch_description

配置CmakeLists.txt文件

CMake

# 安装config目录
install(DIRECTORY launch urdf
  DESTINATION share/${PROJECT_NAME}
)

这样每次启动就不用重复添加组件了。

Bash

colcon build --packages-select genimind_description
source install/setup.bash
ros2 launch genimind_description genimind_model.launch.py

12.3 xacro模块化

12.3.1 xacro简介

Xacro 是 XML Macros 的缩写，Xacro 是一种 XML 宏语言，是可编程的 XML。Xacro 可以声明变量，可以通过数学运算求解；可以使用流程控制控制执行顺序；还可以通过宏封装、复用功能，从而提高代码复用率以及程序的安全性。

xacro语法的使用如下：

robot标签：

XML

<robot xmlns:xacro="http://www.ros.org/wiki/xacro" name="genimind">

声明xacro模块：

XML

<xacro:macro name="imu_link" params="imu_name xyz">

使用xacro模块参数：

XML

<joint name="${imu_name}_joint" type="fixed">
    <origin xyz="${xyz}" rpy="0.0 0.0 0.0"/>
    <parent link="base_link"/>
    <child link="${imu_name}_link"/>
</joint>

使用xacro模块：

XML

<xacro:imu_link imu_name="imu_main" xyz="0.0 0.0 0.035"/>

xacro文件包含语法，此功能可以让我们的文件更具模块化，将相机、雷达等都单独封装到一个xacro文件。

XML

<robot xmlns:xacro="http://wiki.ros.org/xacro" name="genimind">
      <xacro:include filename="base.xacro" />
      <xacro:include filename="camera.xacro" />
      <xacro:include filename="laser.xacro" />
</robot>

12.3.2 xacro基础

在功能包的urdf目录下新建genimind.xacro文件：

XML

<?xml version="1.0"?>
<robot xmlns:xacro="http://www.ros.org/wiki/xacro" name="genimind">
    <!-- 声明base_link模块 -->
    <xacro:macro name="base_link" params="size ">
        <link name="base_link">
            <visual>
                <origin xyz="0.0 0.0 0.0" rpy="0.0 0.0 0.0"/>
                <geometry>
                    <box size="${size}"/>
                </geometry>
                <material name="carbon_fiber">
                    <color rgba="0.05 0.05 0.05 1.0"/>
                </material>
            </visual>
        </link>
    </xacro:macro>
    <!-- 声明imu_link模块 -->
    <xacro:macro name="imu_link" params="imu_name xyz">
        <!-- link -->
        <link name="${imu_name}_link">
            <visual>
                <origin xyz="0.0 0.0 0.0" rpy="0.0 0.0 0.0"/>
                <geometry>
                    <box size="0.04 0.04 0.02"/>
                </geometry>
                <material name="red">
                    <color rgba="1 0.0 0.0 0.8"/>
                </material>
            </visual>
        </link>
        <!-- joint -->
        <joint name="${imu_name}_joint" type="fixed">
            <origin xyz="${xyz}" rpy="0.0 0.0 0.0"/>
            <parent link="base_link"/>
            <child link="${imu_name}_link"/>
        </joint>
    </xacro:macro>

    <!-- 声明wheel_link模块 -->
    <xacro:macro name="wheel_link" params="wheel_name xyz">
        <!-- link -->
        <link name="${wheel_name}_link">
            <visual>
                <origin xyz="0.0 0.0 0.0" rpy="1.57 0.0 0.0"/>
                <geometry>
                    <cylinder radius="0.0375" length="0.03"/>
                </geometry>
                <material name="green">
                    <color rgba="0.0 0.5 0.2 0.8"/>
                </material>
            </visual>
        </link>
        <!-- joint -->
        <joint name="${wheel_name}_joint" type="continuous">
            <origin xyz="${xyz}" rpy="0.0 0.0 0.0"/>
            <parent link="base_link"/>
            <child link="${wheel_name}_link"/>
        </joint>
    </xacro:macro>

    <!-- 使用xacro模块 -->
    <xacro:base_link size="0.3 0.274 0.05"/>
    <xacro:imu_link imu_name="imu_main" xyz="0.0 0.0 0.035"/>
    <xacro:wheel_link wheel_name="front_left_wheel" xyz="0.1125 0.152 0.0"/>
    <xacro:wheel_link wheel_name="front_right_wheel" xyz="0.1125 -0.152 0.0"/>
    <xacro:wheel_link wheel_name="back_left_wheel" xyz="-0.1125 0.152 0.0"/>
    <xacro:wheel_link wheel_name="back_right_wheel" xyz="-0.1125 -0.152 0.0"/>
</robot>

安装工具xacro，类似于cat指令，可以将xacro文件的内容打印出终端。

Bash

sudo apt install ros-humble-xacro

集成xacro到launch，修改文件名和cat指令为xacro。

Python

import launch
import launch_ros
from ament_index_python.packages import get_package_share_directory
import launch_ros.parameter_descriptions


def generate_launch_description():
    # 获取urdf功能包的路径
    urdf_pkg_path = get_package_share_directory("genimind_description")
    # 获取urdf文件的路径(修改)
    urdf_file_path = urdf_pkg_path + "/urdf/genimind.xacro"
    # 获取rviz初始化文件路径
    rviz_config_path = urdf_pkg_path + "/config/rviz/genimind_descriptionconfig.rviz"

    # 声明一个urdf文件路径的参数
    action_declare_arg_urdf_path = launch.actions.DeclareLaunchArgument(
        "urdf",
        default_value=urdf_file_path,
        description="urdf文件的绝对路径"
    )

    # 1.获取指令的返回内容(修改)
    substitutions_cmd = launch.substitutions.Command(
        ["xacro  ", launch.substitutions.LaunchConfiguration("urdf")]
    )
    # 2.获取指令的返回内容(多一次类型转换)
    robot_description = launch_ros.parameter_descriptions.ParameterValue(
        substitutions_cmd,
        value_type=str
    )

    # robot_state_publisher话题节点启动
    robot_state_publisher_node = launch_ros.actions.Node(
        package="robot_state_publisher",
        executable="robot_state_publisher",
        parameters=[{"robot_description": robot_description}]
    )
    # joint_state_publisher话题节点启动
    joint_state_publisher_node = launch_ros.actions.Node(
        package="joint_state_publisher",
        executable="joint_state_publisher",
    )
    # rviz节点启动
    rviz_node = launch_ros.actions.Node(
        package="rviz2",
        executable="rviz2",
        arguments=['-d', rviz_config_path]
    )

    # 合成启动描述
    launch_description = launch.LaunchDescription([
        action_declare_arg_urdf_path,
        joint_state_publisher_node,
        robot_state_publisher_node,
        rviz_node
    ])
    return launch_description

编译运行效果如下。

12.4 solidworks导出urdf

12.4.1 sw_urdf_exporter插件

在实际的开发工作在，我们不太可能纯手敲一个机器人模型，我们一般都使用3D建模软件进行机器人的建模，因此官方也提供了一个solidworks插件可以直接导出urdf文件。

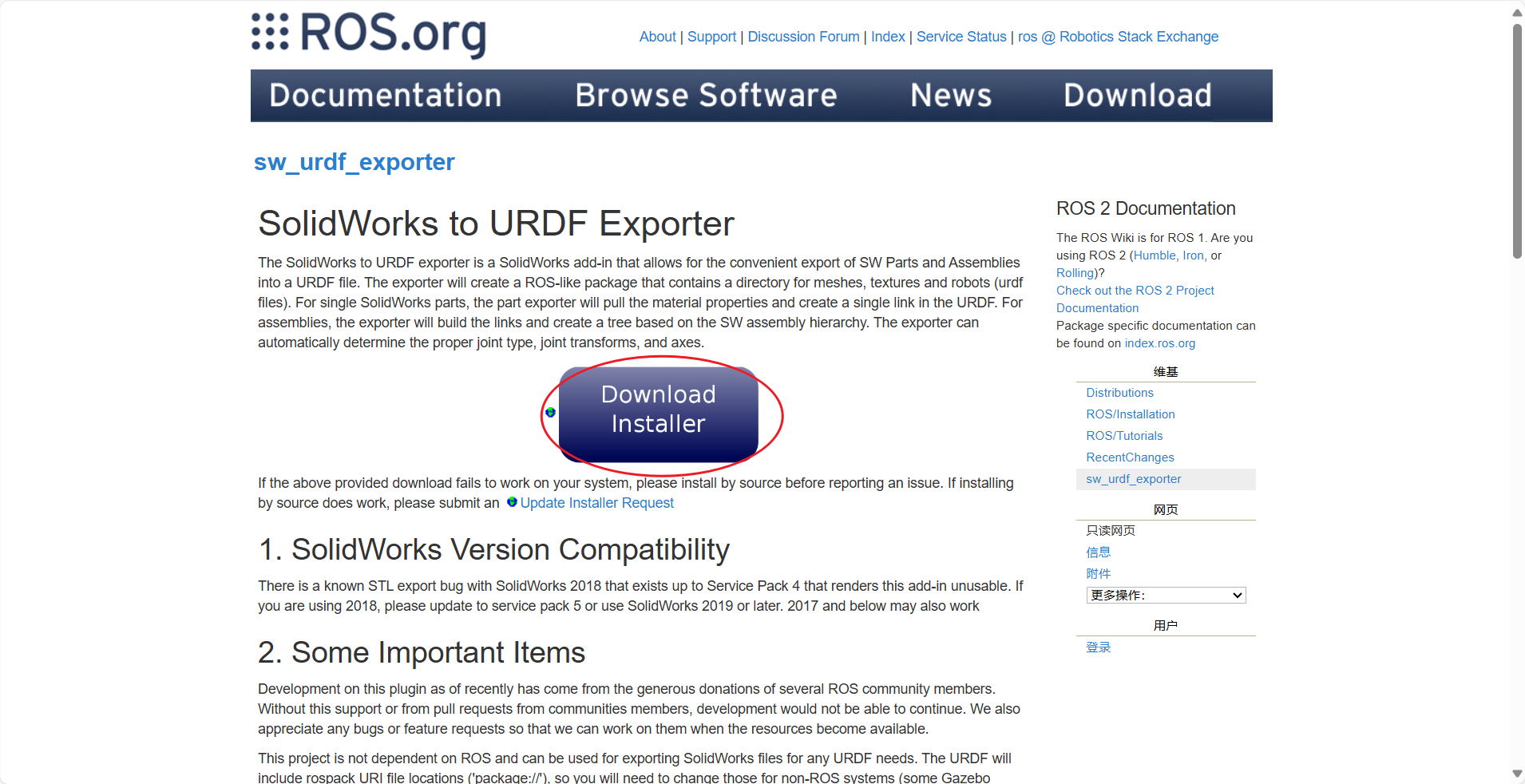

下载地址：sw_urdf_exporter

下载.exe文件然后安装就可以了。

12.4.2 导出urdf

以四轮底盘为例，当然这个模型并不完整，他缺少IMU、相机、激光雷达等，但导出流程都是类似的。

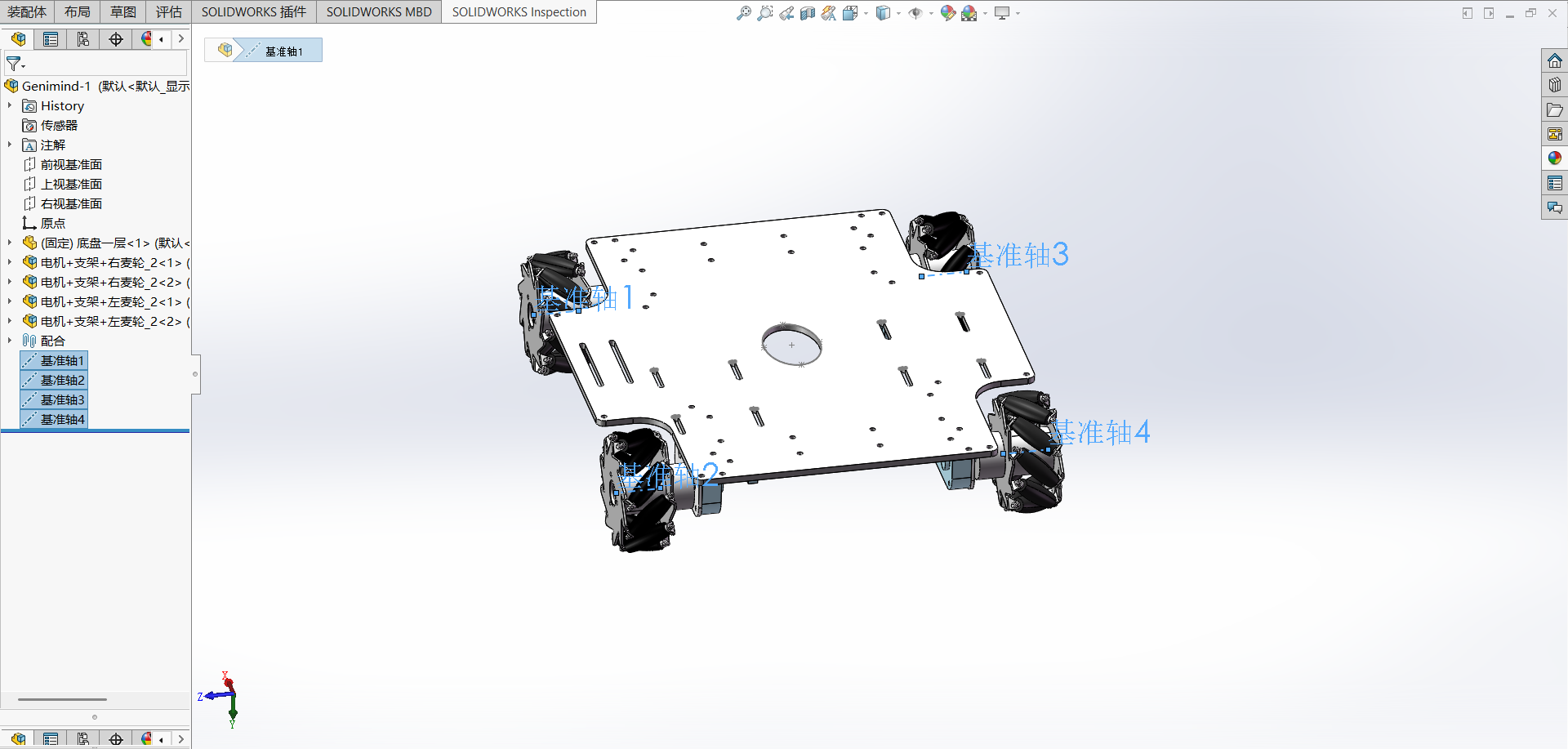

🕐 首先给四个轮子添加基准轴。

🕑给四个轮子个和底盘中心添加点。

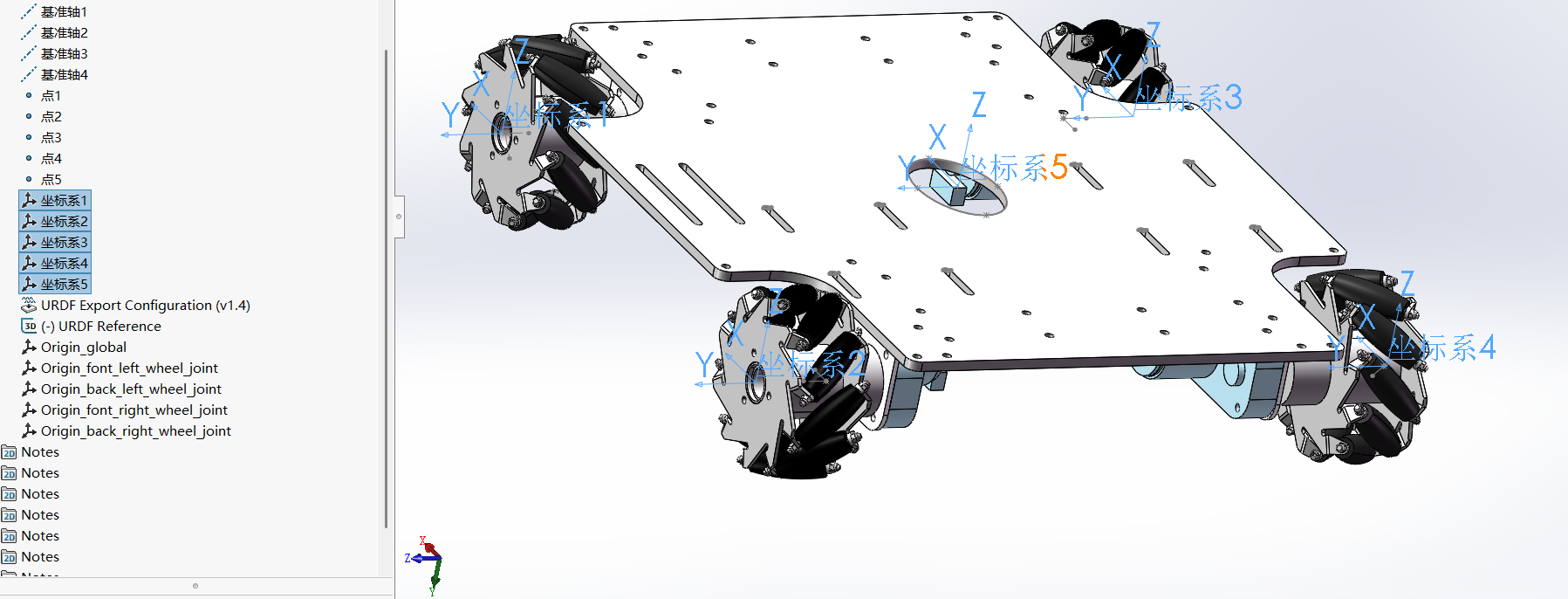

🕒添加坐标系(ROS中的坐标系为前X、左Y、上Z)。

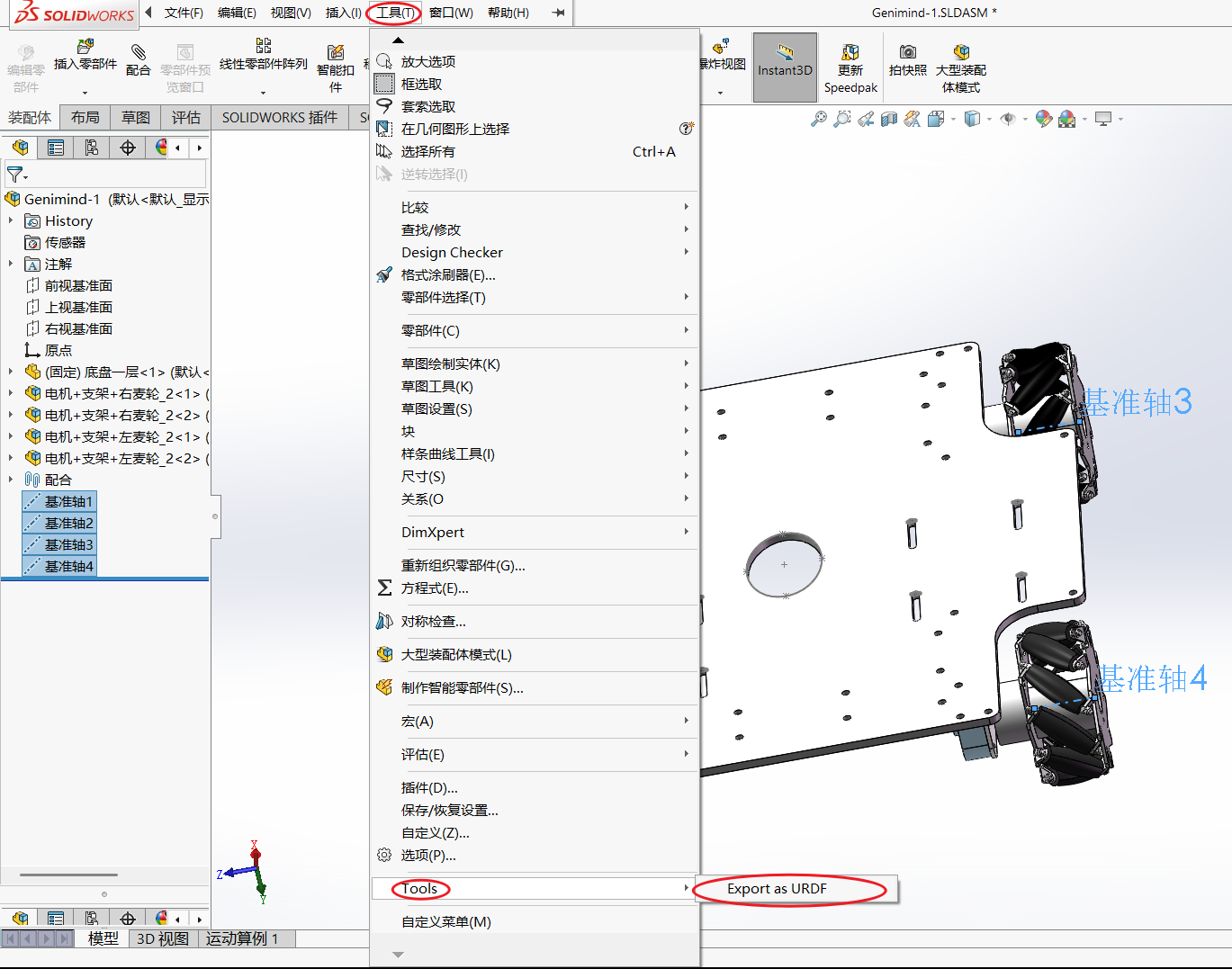

🕓插件导出urdf。

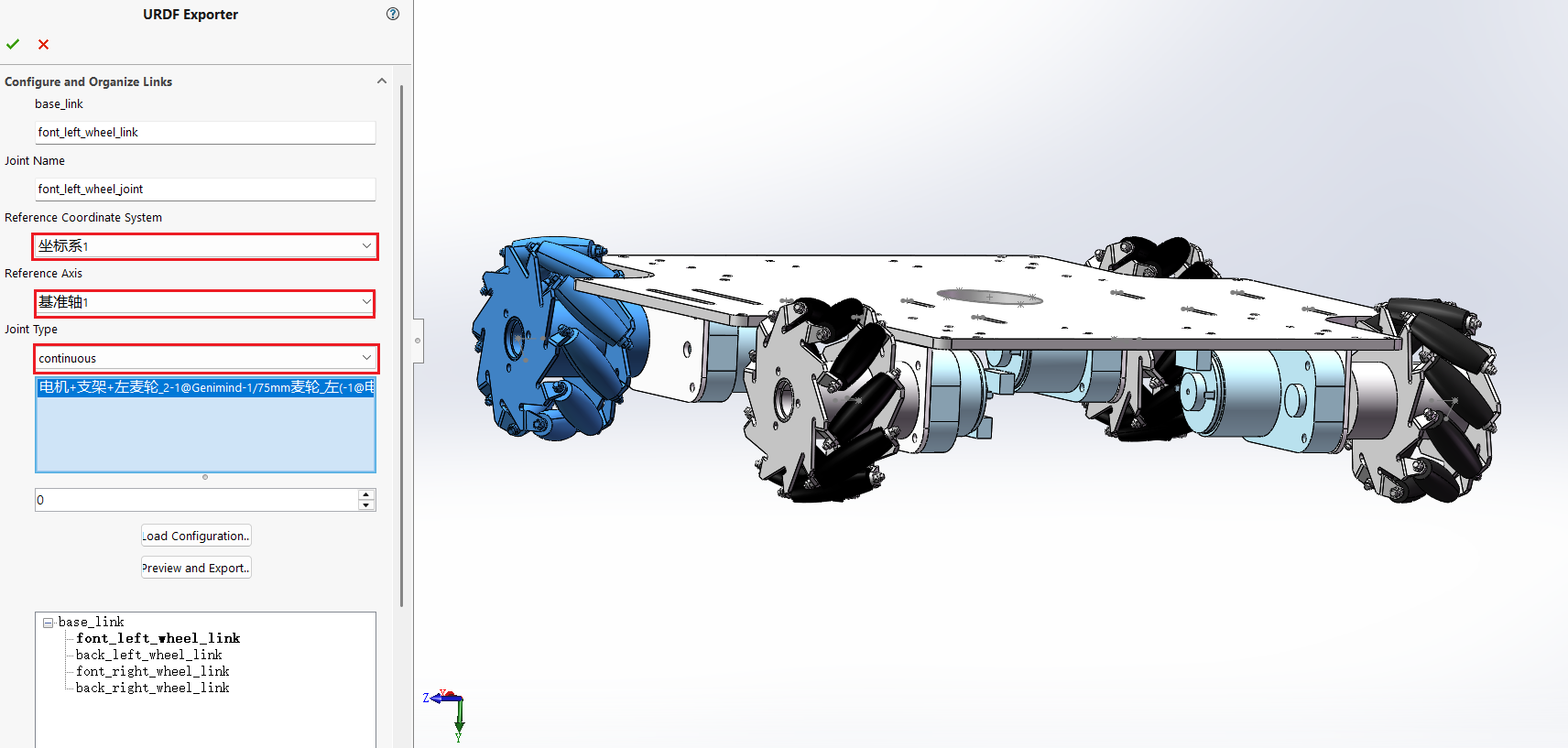

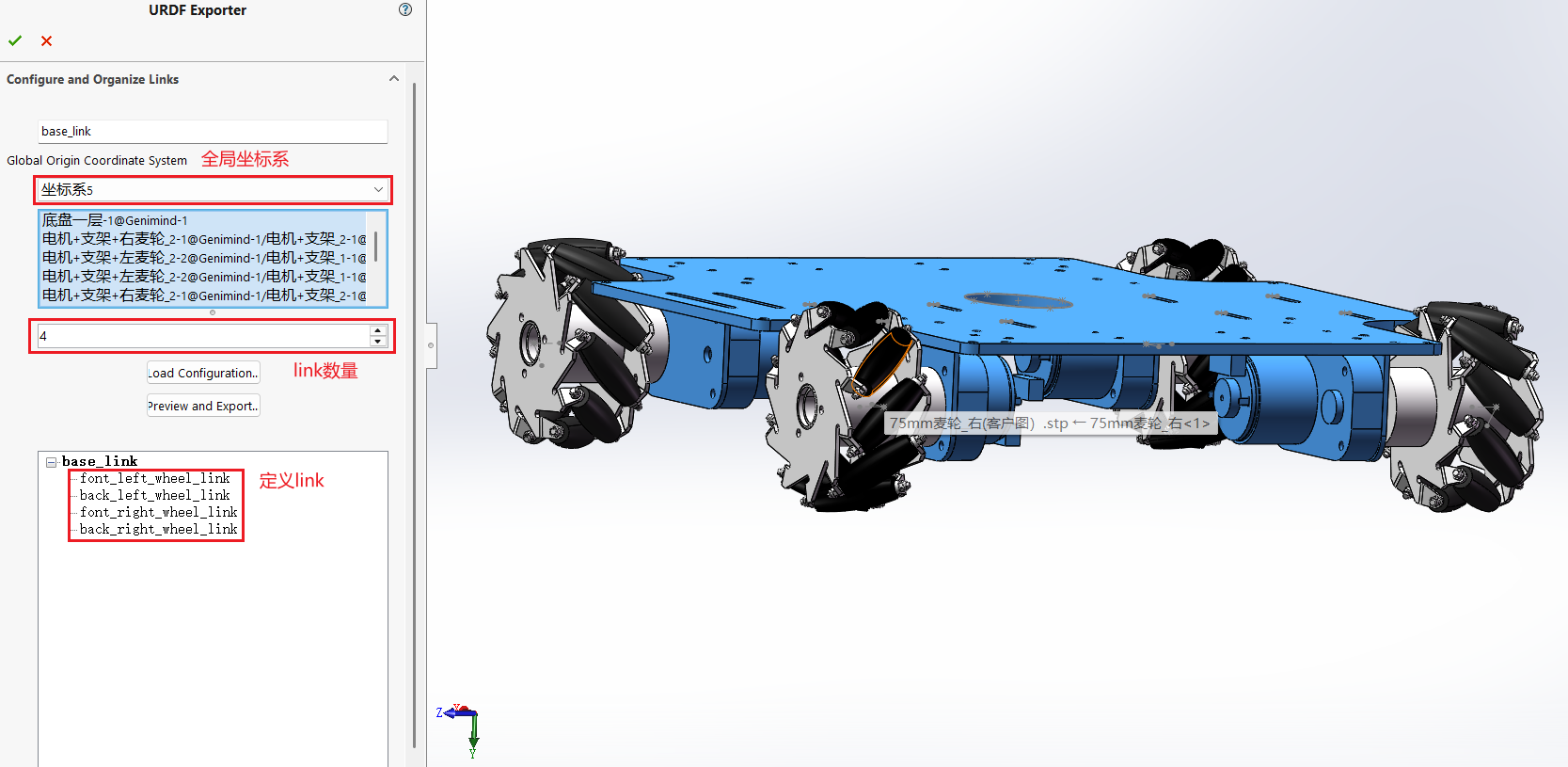

🕔配置link，每个link对应一个坐标系，与前面自己设置的坐标系对应。

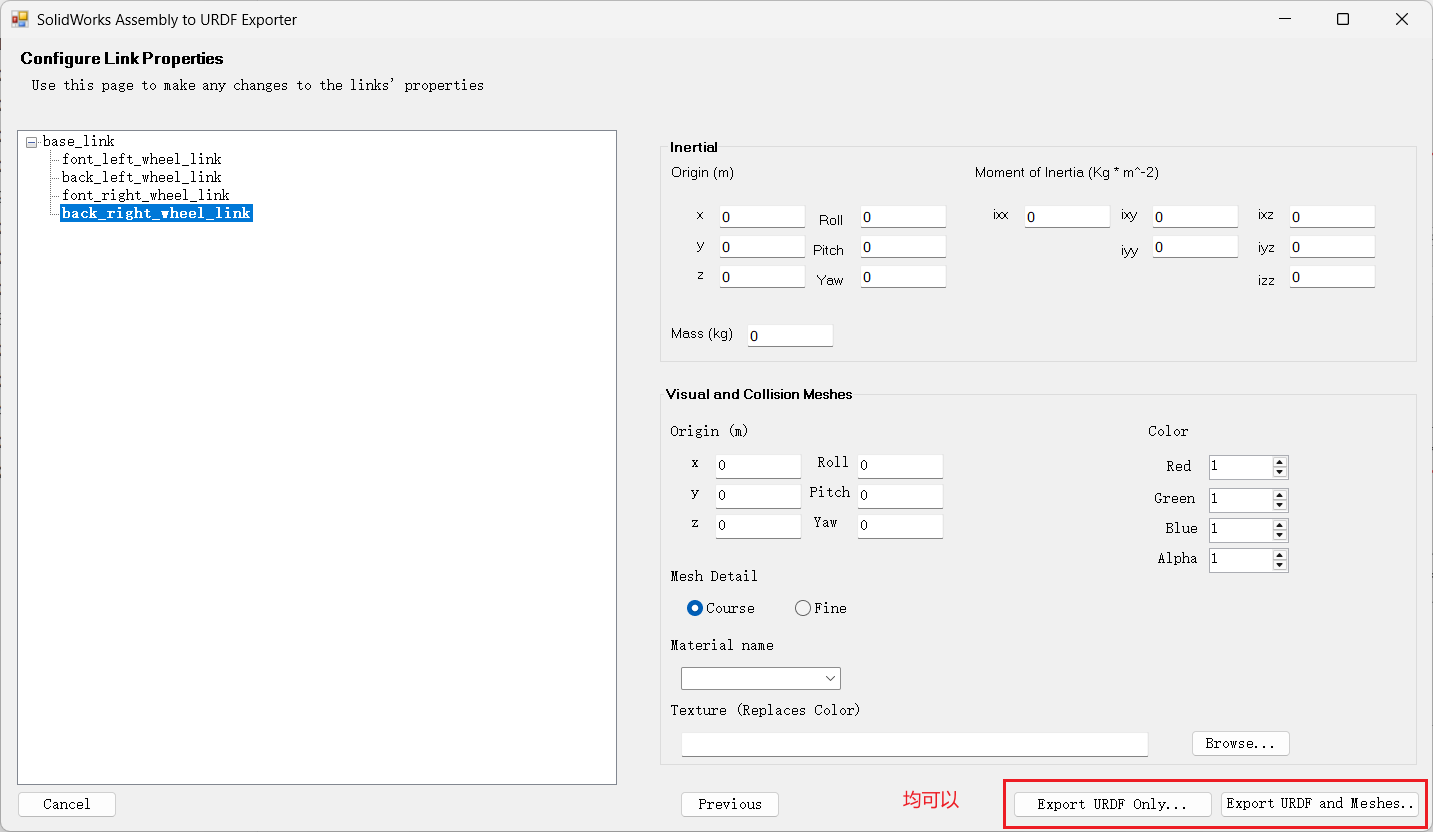

其余的link均一致，配置好所以link，然后Export导出。

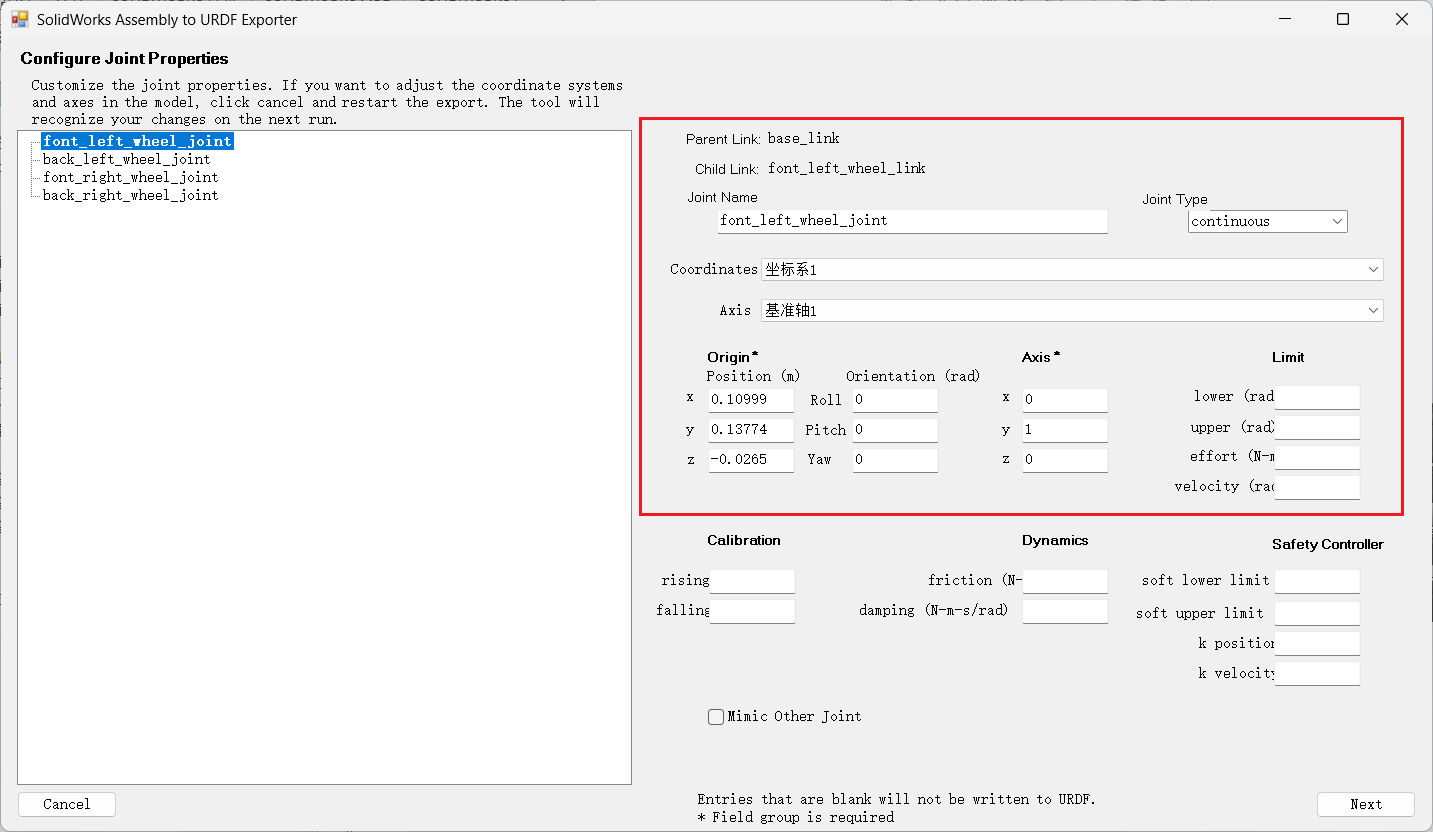

🕕确认一下坐标系、基准轴、joint类型是否正确，仿真参数不知道可以不加，点击Next。

🕖导出功能包，名字最好和已有的功能包一致，就不用修改文件了。

🕗导出的功能包不要直接用，版本好像是ROS1的，我们移植几个文件到我们的功能包即可。

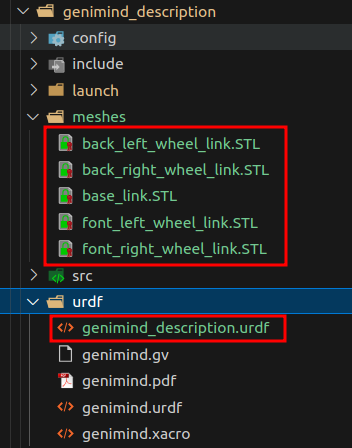

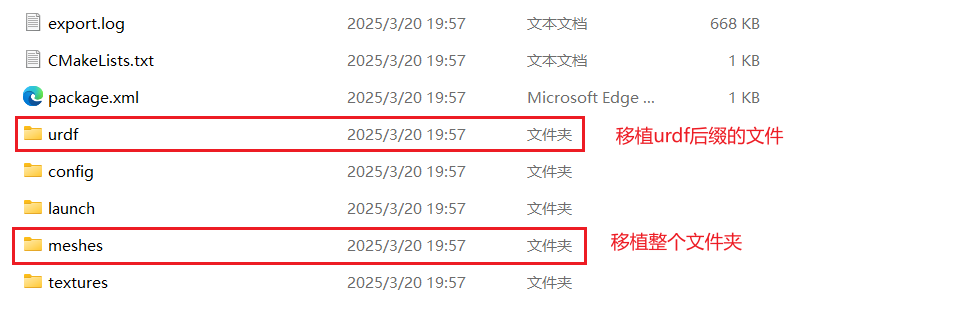

移植到我们的功能包下后，目录如下：

urdf文件的每个link的这个名称一定和功能包一致，按我说的导出时填功能包的名字(即genimind_description)就不会错。

🕘修改launch和camke。

CmakeLists.txt 中下载meshes目录：

CMake

# launch
install(DIRECTORY launch urdf config meshes
  DESTINATION share/${PROJECT_NAME}
)

launch修改文件名称：

Python

# 获取urdf文件的路径
urdf_file_path = urdf_pkg_path + "/urdf/genimind_description.urdf"
# 1.获取指令的返回内容
substitutions_cmd = launch.substitutions.Command(
    ["cat  ", launch.substitutions.LaunchConfiguration("urdf")]
)

编译运行，结果如下：

12.4.3 让轮子着地

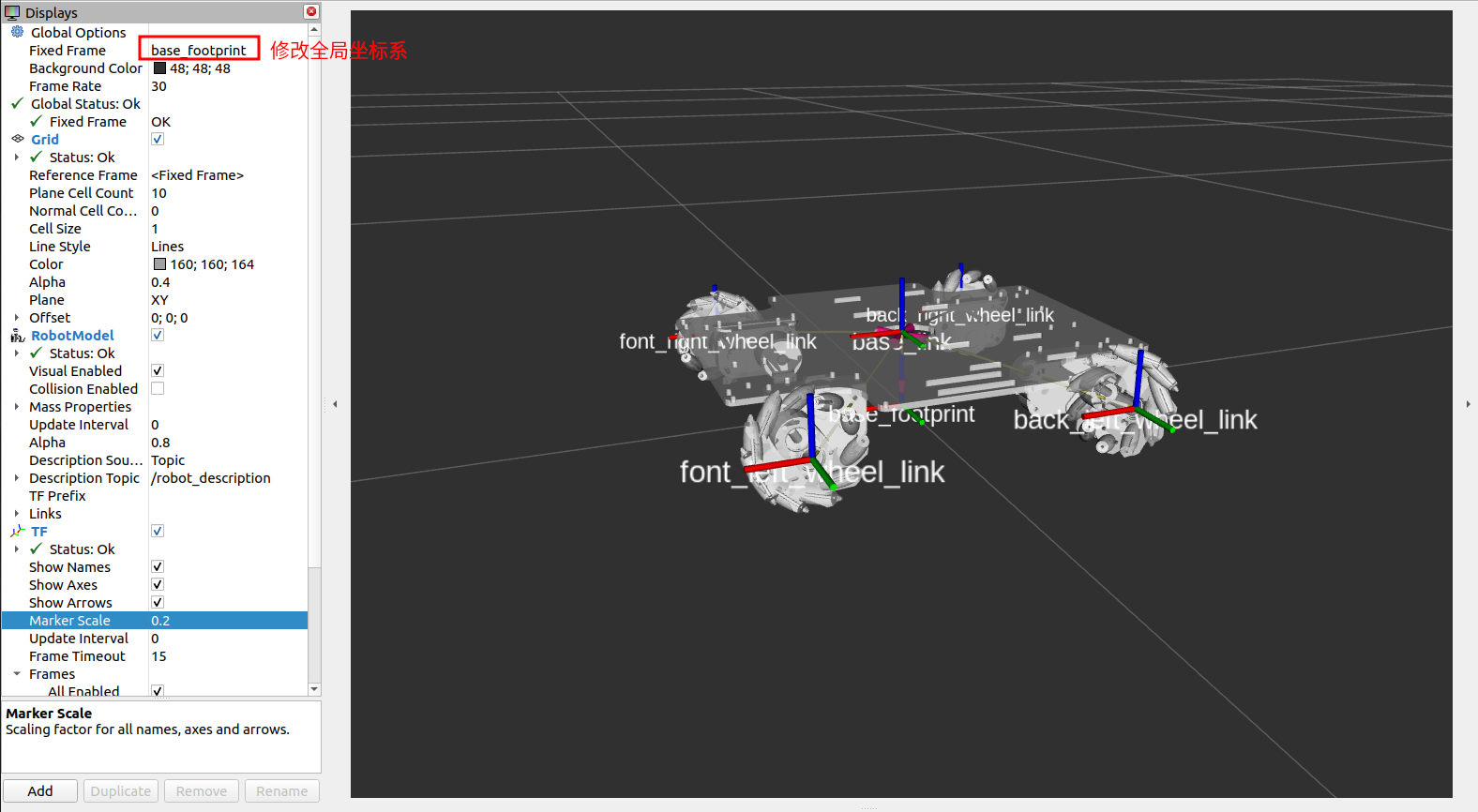

目前我们的全局坐标是base_link，因此轮子不会着地，我们添加一个虚拟link，固定到base_link的正下方，与轮子高度平齐。

这里的高度根据自己模型大致算一下就可以。

XML

<robot
  name="genimind_description">
  <!-- 添加虚拟link -->
  <link name="base_footprint" />
  <joint name="base_joint" type="fixed">
      <parent link="base_footprint" />
      <child link="base_link" />
      <origin xyz="-0.000168546343865929 0.000259630628177465 0.057" rpy="0 0 0" />
  </joint>
  <!-- 添加虚拟link -->
  <link
    name="base_link">
    <inertial>
      <origin
        xyz="-0.000168546343865929 0.000259630628177465 -0.0129346226647377"
        rpy="0 0 0" />
      <mass
        value="0.493681601484372" />
      <inertia
        ixx="0.00132345261482042"
        ixy="-1.9928481762346E-06"
        ixz="4.4132768003374E-22"
        iyy="0.00183954978750504"
        iyz="4.72285914930666E-15"
        izz="0.00311591135609084" />
    </inertial>
    <visual>
      <origin
        xyz="0 0 0"
        rpy="0 0 0" />
      <geometry>
        <mesh
          filename="package://genimind_description/meshes/base_link.STL" />
      </geometry>
      <material
        name="">
        <color
          rgba="1 1 1 1" />
      </material>
    </visual>
    <collision>
      <origin
        xyz="0 0 0"
        rpy="0 0 0" />
      <geometry>
        <mesh
          filename="package://genimind_description/meshes/base_link.STL" />
      </geometry>
    </collision>
  </link>
