第九章网络编程

9.1 网络编程¶

9.1.1 LwIP¶

LwIP （A Lightweight TCP/IP stack）是一个轻量级的开源 TCP/IP协议栈。

LwIP 适用于资源有限的嵌入式系统中，对内存和计算的需求非常少，通常仅占用几十 KB 的内存空间和 40 KB 左右的代码存储空间。

LwIP 的主要功能如下：

支持多种网络协议，包括 IPv4、IPv6、ICMP、ND、MLD、UDP、TCP 等。
支持 DNCP 客户端、DNS 客户端、AutoIP 和 SNMP 代理。
支持通过多个网络接口进行 IP 转发、TCP 拥塞控制。
集成了 HTTP(S)服务器、SNTP 客户端、SMTP(S)客户端、ping、NetBIOS 名称服务器、MQTT服务端、TFTP 服务器等。

截至 OpenHarmony 3.1.4 Release 版本，在源码中有两个 LwIP 存在。

third_party\lwip：以源码的形式编译，供 LiteOS-A 内核使用；有一部分代码在kernel\liteos_a\net\lwip-2.1中一起参与编译。
device\hisilicon\hispark_pegasus\sdk_liteos\third_party\lwip_sack：这是海思 SDK 的一部分，以静态库的形式提供；因为它是预先编译好的，所以不能修改配置。

9.1.2 TCP/IP 模型¶

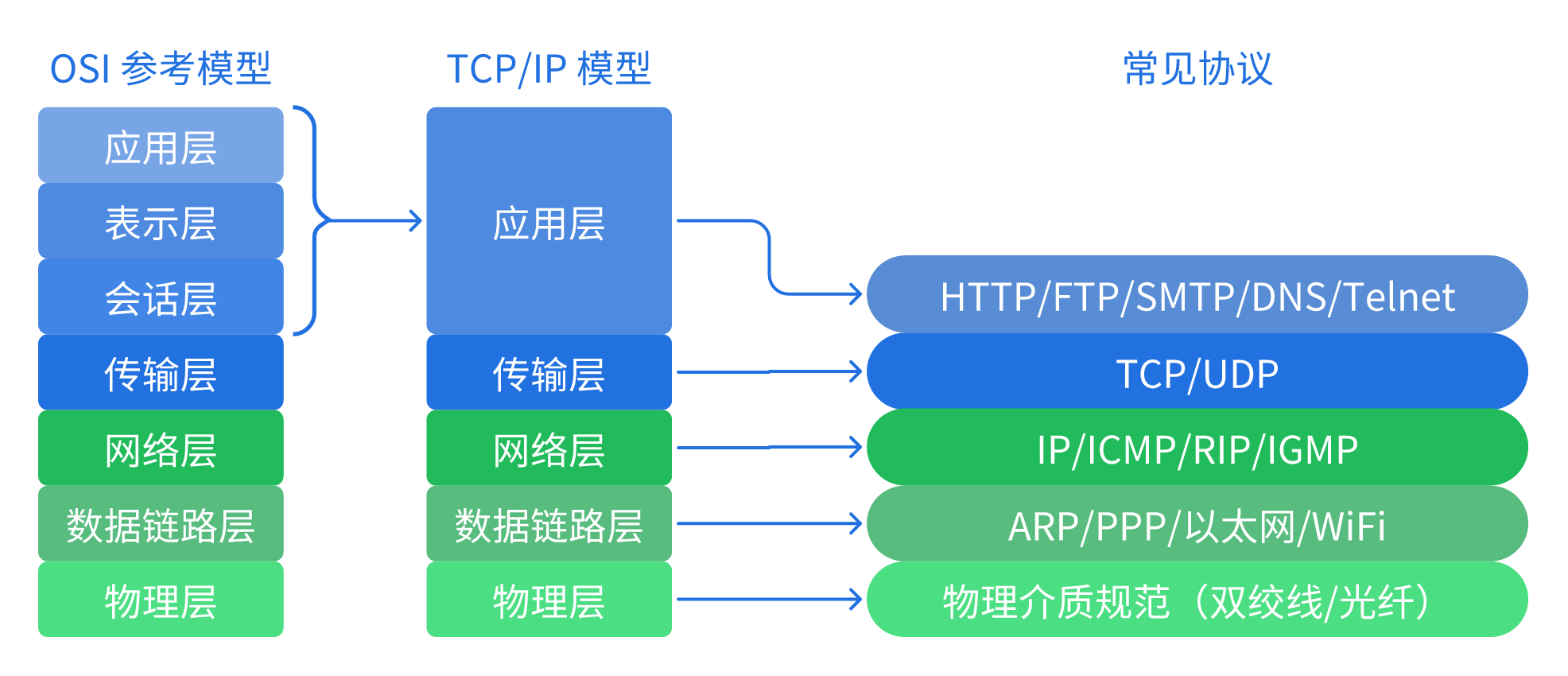

如下图所示，OSI 参考模型与 TCP/IP 模型的对照图，其中 TCP 和 UDP 通信均属于传输层。

TCP 和 UDP 均是在程序间传输数据，数据可以是文件、照片或音频等等。而 TCP 和 UDP 最大的区别在于：TCP 基于连接，而 UDP 基于 非连接 。

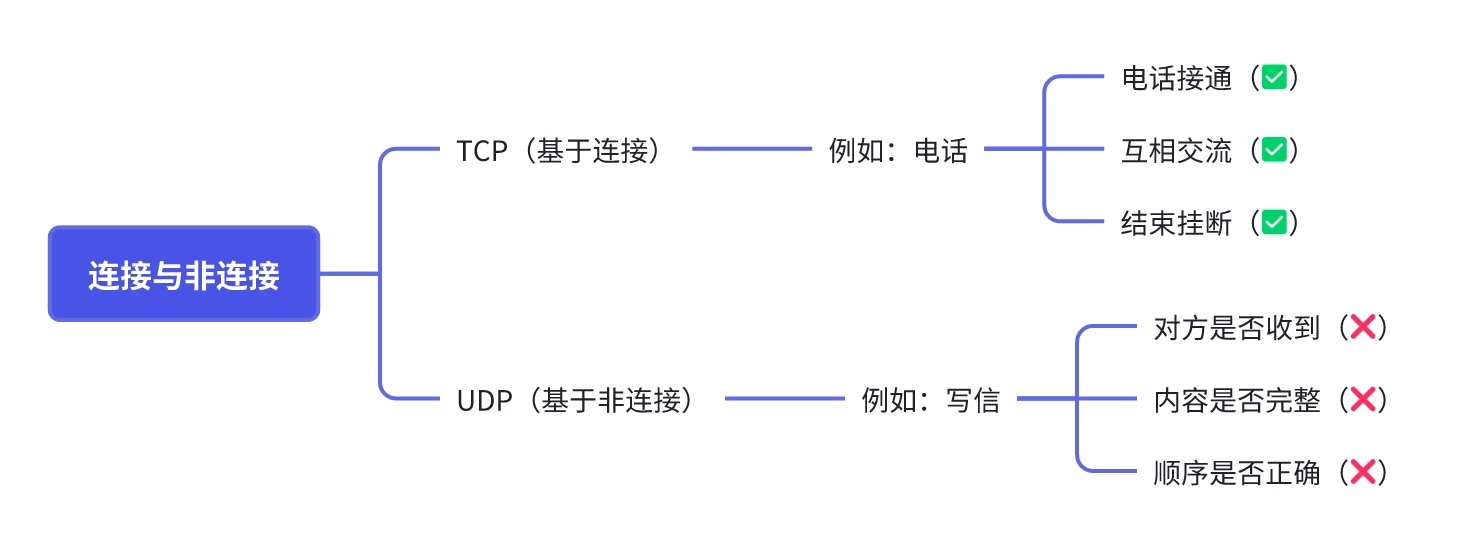

关于连接与非连接，借助B站UP主的一个例子简单讲解：

写信（UDP）
- 对方是否收到，未知。
- 对方收到的信是否完整，未知。
- 先后发送的两封信是否按顺序收到，未知。
电话（TCP）
- 电话接通，进行下一步互相交流，然后结束通话。
- 上诉流程均需要及时反馈。

9.1.3 TCP 通信¶

TCP 确保通信顺利，需要进行关键的三个步骤：

”三次握手“（建立通信）
传输确认（解决丢包和乱序问题）
”四次挥手“（终止连接）

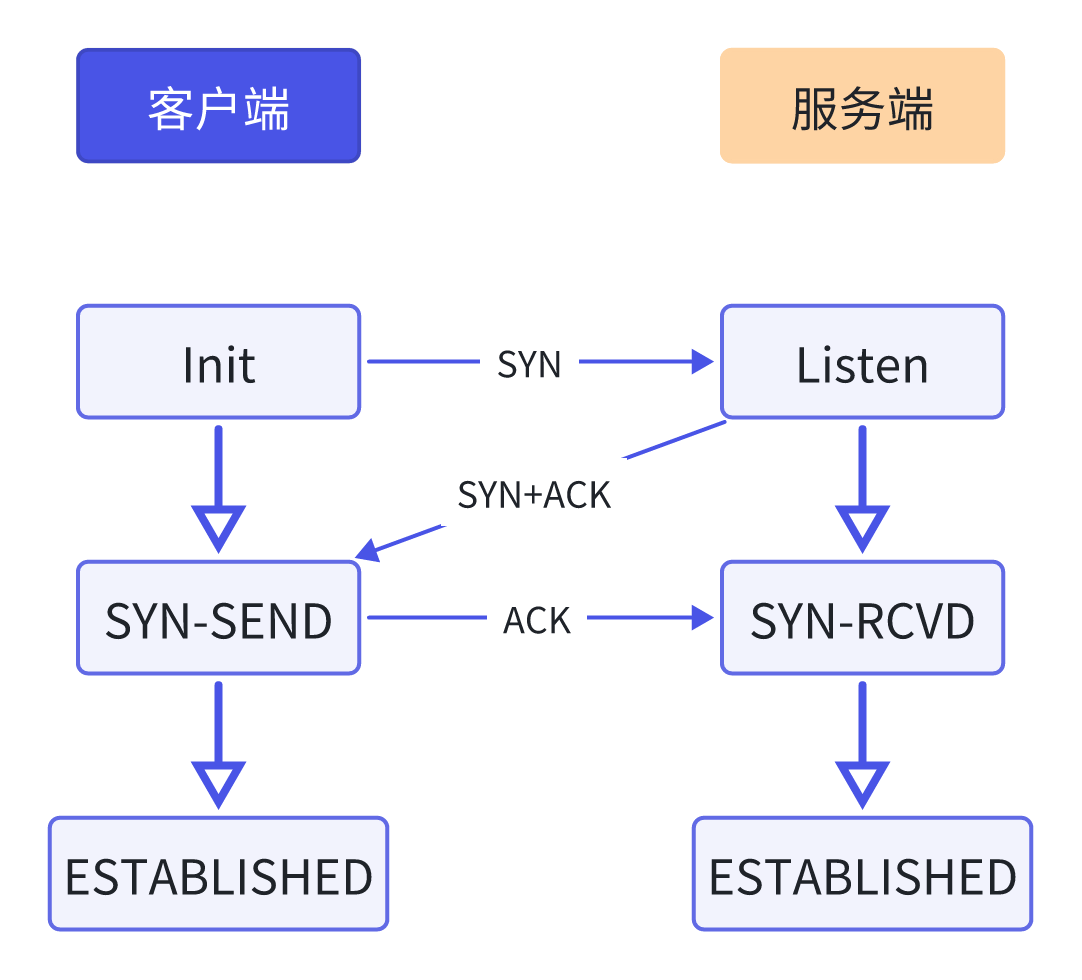

🤝 三次握手，建立通信

客户端发送 SYN 包到服务器，并进入 SYN_SEND 状态，等待服务器确认。
服务器收到 SYN 包，必须确认客户的 SYN ，同时自己也发送一个 SYN 包，即 SYN+ACK 包，此时服务器进入 SYN_RECV 状态。
客户端收到服务器的 SYN＋ACK 包，向服务器发送确认包 ACK，此包发送完毕，客户端和服务器进入 ESTABLISHED 状态，完成三次握手。

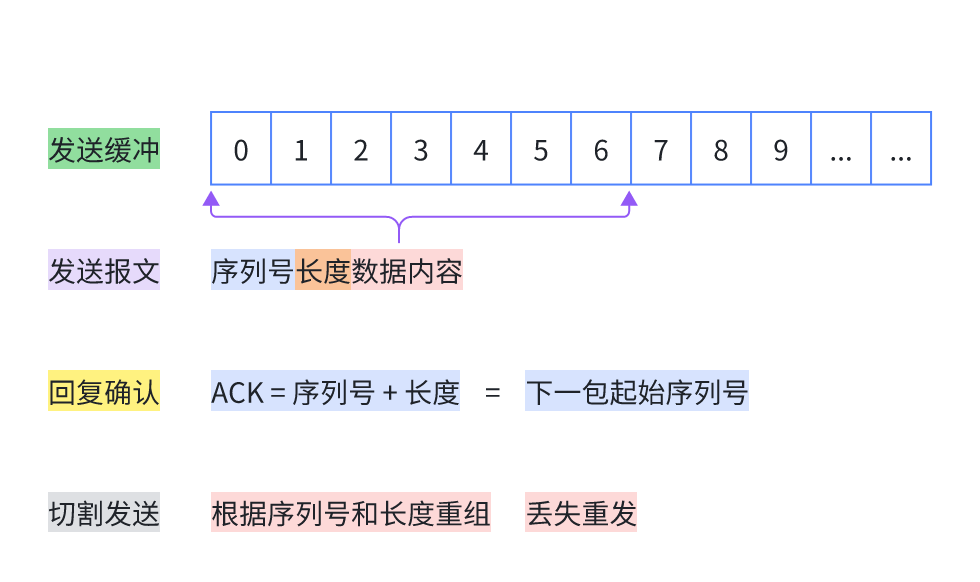

💻 传输确认，解决丢包和乱序问题

每个 TCP 连接，都有一个发送缓冲区，字节序号从 0 开始，依次累加。
进行数据发送时，从缓存区取出一部分数据组成发送报文，在其 TCP 协议头加上序列号和长度。
接收方收到数据后，要回复确认，ACK 的内容如下图所示，同时 ACK 为下一包的起始序列号。
当需要把数据拆分为多包时，接收方仅需要根据序列号重组即可，若某一包缺失可以要求发送方重新发送。

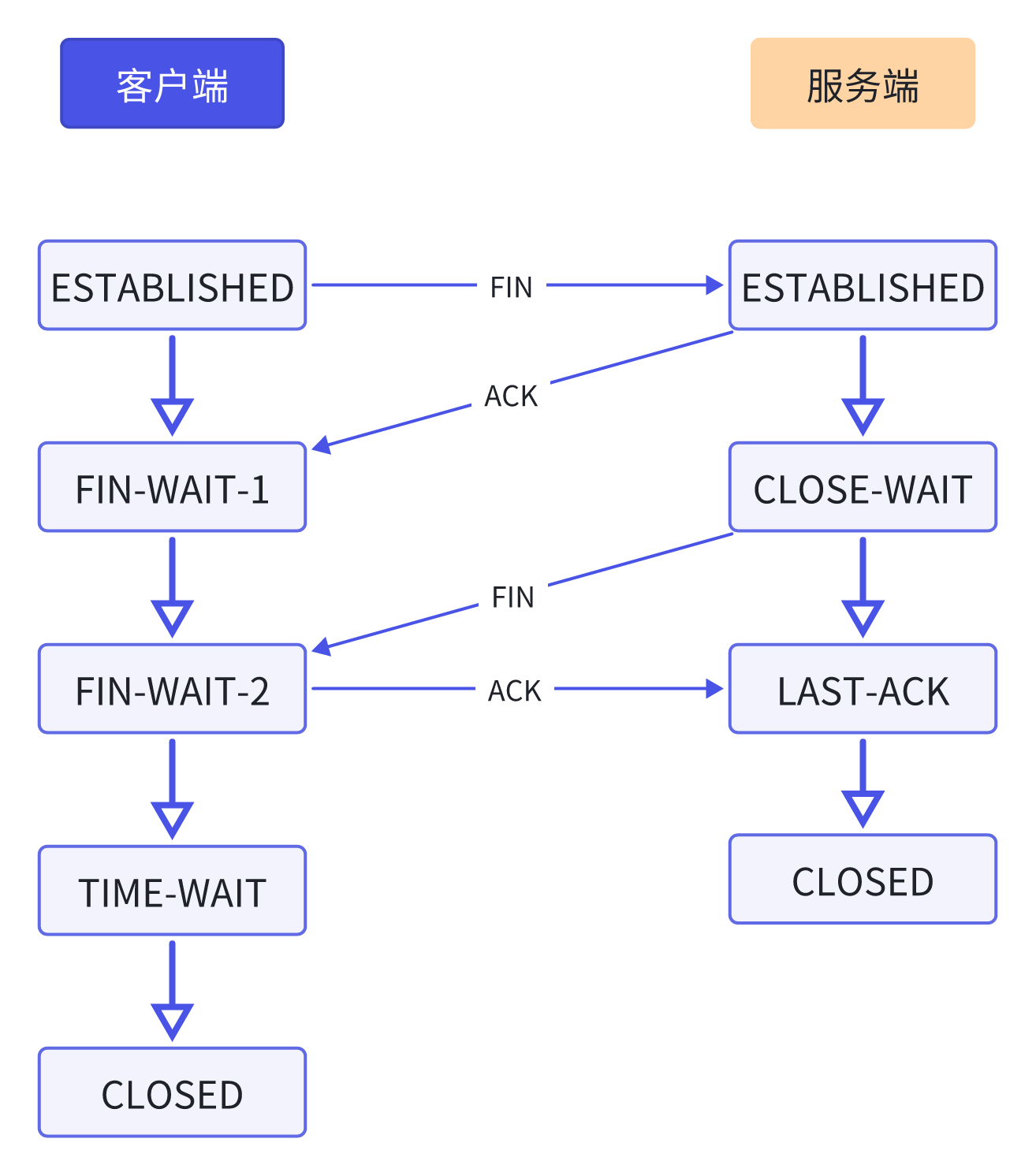

👋 四次挥手，终止连接

Client 发送一个 FIN，用来关闭 Client 到 Server 的数据传送，Client 进入 FIN_WAIT_1 状态。
Server 收到 FIN 后，发送一个 ACK 给 Client ，确认序号为收到序号+1（与SYN相同，一个FIN占用一个序号），Server 进入 CLOSE_WAIT 状态。
Server 发送一个 FIN ，用来关闭 Server 到 Client 的数据传送，Server 进入 LAST_ACK 状态。
Client 收到 FIN 后，Client 进入 TIME_WAIT 状态，接着发送一个 ACK 给 Server ，确认序号为收到序号+1，Server 进入 CLOSED 状态，完成四次挥手。

9.1.4 UDP 通信¶

UDP 协议无需确认状态，仅有简单的 打包发送 。

相较于 TCP ，UDP 具备以下特点：

性能损耗少
资源占用少
速度快，但稳定性较弱

9.1.5 netcat 工具¶

无论 TCP通信还是 UDP 通信都是在网络两端进行的，因此我们需要一个网络工具模拟 TCP 服务端。netcat是一个简单、强大且极其灵活的命令行工具，用于在网络上通过 TCP 或 UDP 协议 进行 读、写、重定向 原始网络数据。

在 Ubuntu 系统下安装网络工具 netcat：

Bash

sudo apt install netcat

9.1.6 Socket 编程¶

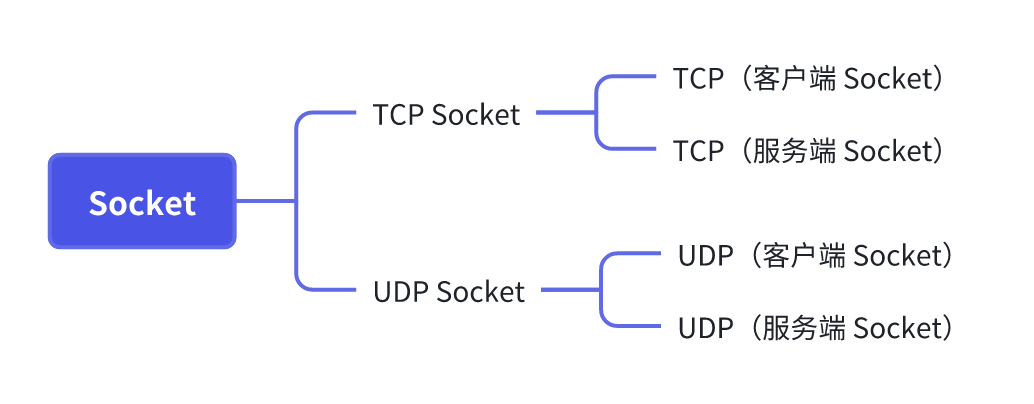

TCP/IP 协议栈已经由 LwIP 实现，而 Socket 是在传输层和应用层之间的软件抽象层，为开发者提供一组简单的接口，所以我们只需要通过 Socket 就可以进行网络编程。

9.2 TCP 编程¶

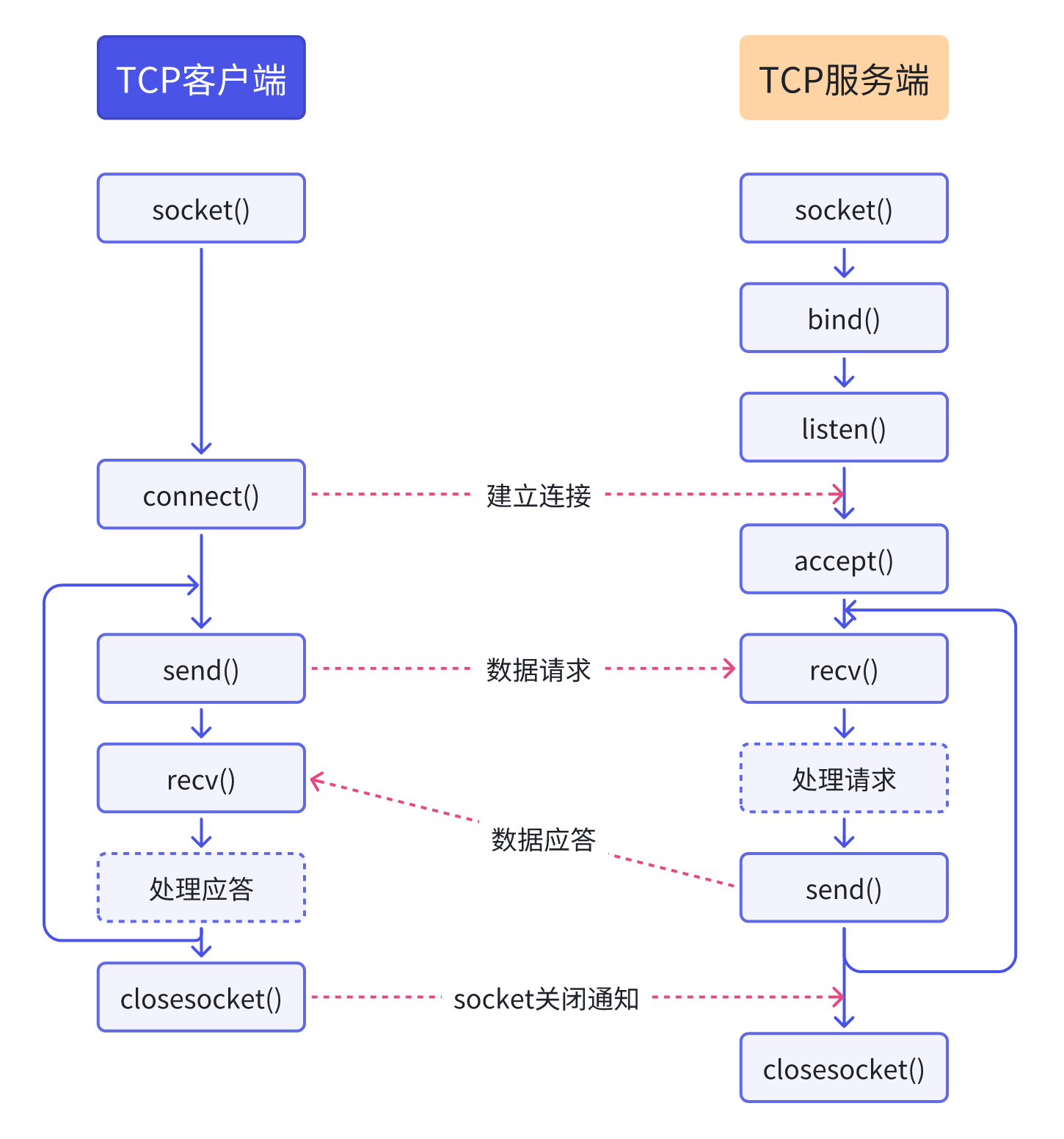

9.2.1 TCP 通信流程¶

9.2.2 TCP 客户端¶

tcp_client.c

C

#include <stdio.h>
#include "ohos_init.h"
#include "ohos_types.h"
#include "cmsis_os2.h"
#include "lwip/sockets.h"
#include "lwip/def.h"
#include "tcp_client.h"


/* 缓冲区 */
static char request[] = "hello";
static char response[128] = "";


/**
 * @brief TCP Client测试函数
 *
 * lwip的API分两种，一中是带"_lwip"后缀的，一种则是不带后缀的。
 * 个人建议使用带后缀的，代码比较有区分度
 *
 */
void TcpClientDemo(const char *host, unsigned short port)
{
    // 返回值，发送/接收的字节数
    ssize_t retval = 0;

    // 创建一个 TCP Socket(网络套接字)，返回文件描述符
    int sockfd = lwip_socket(AF_INET, SOCK_STREAM, 0);

    // 设置服务端的地址信息，包括协议、端口、IP地址等
    struct sockaddr_in serverAddr = {
        // 选择IPv4协议
        .sin_family = AF_INET,
        // 端口号，使用htons函数从主机字节序转为网络字节序
        // 大端序是网络标准字节序（建议转换保持兼容性）
        .sin_port = lwip_htons(port),
    };

    // 将服务端IP地址从“点分十进制”字符串，转化为标准格式（32位整数）
    if (lwip_inet_pton(AF_INET, host, &serverAddr.sin_addr) <= 0) {
        LOG_ERROR("lwip_inet_pton fail!");
        // 跳转到cleanup部分，主要是关闭连接
        goto do_cleanup;
    }

    // 尝试和目标主机建立连接，连接成功会返回0，失败返回-1
    if (lwip_connect(sockfd, (struct sockaddr *)&serverAddr, sizeof(serverAddr)) < 0) {
        LOG_ERROR("connect fail!");
        // 跳转到cleanup部分，主要是关闭连接
        goto do_cleanup;
    }
    // 建立连接成功之后，sockfd就具有了“连接状态”，
    // 后续的发送和接收，都是针对指定的目标主机和端口
    LOG_INFO("connect server %s success!", host);

    // 使用默认阻塞模式发送数据
    retval = lwip_send(sockfd, request, sizeof(request), 0);
    // 对方的通信端关闭时，返回值为0；返回值小于0表示接收失败
    if (retval <= 0 ) {
        LOG_ERROR("send fail, %ld!", retval);
        goto do_cleanup;
    }
    LOG_INFO("send request {%s} to server %ld", request, retval);

    // 使用默认阻塞模式接收数据
    retval = lwip_recv(sockfd, response, sizeof(response), 0);
    // 对方的通信端关闭时，返回值为0；返回值小于0表示接收失败
    if (retval <= 0 ) {
        LOG_ERROR("recv fail, %ld!", retval);
        goto do_cleanup;
    }
    // 在末尾添加字符串结束符'\0'，以便后续的字符串操作
    response[retval] = '\0';
    LOG_INFO("send response {%s} to server %ld", response, retval);

    // 接收数据
do_cleanup:
    LOG_WARN("do_cleanup...");
    // 关闭Socket
    lwip_close(sockfd);
}

tcp_client.h

C

#ifndef TCP_CLIENT
#define TCP_CLIENT

/* 定义日志宏 */
#define LOG_INFO(format, ...) printf("[INFO] [%s] "format"\n", __FUNCTION__, ##__VA_ARGS__)
#define LOG_ERROR(format, ...) printf("[ERROR] [%s:%d] "format"\n",\
                                        __FUNCTION__,\
                                        __LINE__,\
                                        ##__VA_ARGS__)
#define LOG_WARN(format, ...) printf("[WARN] [%s:%d] "format"\n",\
                                        __FUNCTION__,\
                                        __LINE__,\
                                        ##__VA_ARGS__)

void TcpClientDemo(const char *host, unsigned short port);

#endif

demo.c

C

#include <stdio.h>
#include "ohos_init.h"
#include "ohos_types.h"
#include "cmsis_os2.h"
#include "wifi_connecter.h"
#include "tcp_client.h"

/* WiFi信息 */
// 账号
#define  HOTSPOT_SSID           "OpenHarmony"
// 密码
#define  HOTSPOT_PASSWD         "123456789"
// 加密方式
#define  HOTSPOT_TYPE           WIFI_SEC_TYPE_PSK
// TCP服务器IP地址，使用虚拟机IP地址即可
#define PARAM_SERVER_ADDR "192.168.10.117"
// 用于标识TCP服务器端口
#define PARAM_SERVER_PORT 5678


static void TcpClientTask(void *arg)
{
    (void)arg;
    /* 初始化WIFI参数 */
    WifiDeviceConfig apConfig = {
        // 热点名称
        .ssid = HOTSPOT_SSID,
        // 热点密码
        .preSharedKey = HOTSPOT_PASSWD,
        // 加密方式(PSK)
        .securityType = HOTSPOT_TYPE,
    };

    /* 连接WIFI */
    int netId = ConnectToHotspot(&apConfig);
    if (netId < 0) {
        LOG_ERROR("Connect to AP failed!");
    }

    TcpClientDemo(PARAM_SERVER_ADDR, PARAM_SERVER_PORT);

    LOG_INFO("disconnect ap ...");
    DisconnectWithHotspot(netId);
    LOG_INFO("disconnect ap done");

}

static void TcpClientEntry(void)
{
    osThreadAttr_t attr = {
        .name = "TcpClientTask",
        .stack_size = 10240,
        .priority = osPriorityNormal,
    };
    osThreadId_t thread_id = osThreadNew(TcpClientTask, NULL, &attr);
    if (thread_id == NULL) {
        printf("[Thread Create] osThreadNew(%s) failed.\r\n", "TcpClientTask");
    } else{
        printf("[Thread Create] osThreadNew(%s) success, thread id: %d.\r\n", "TcpClientTask", thread_id);
    }
}

SYS_RUN(TcpClientEntry);

模块编译脚本：

由于本章节我是隔了挺久重新学习的，现在使用的源码为 5.1.0 release 版本，一些目录与 3.0.7 有出入。建议读者自行修改这部分，一方面检验一下自己所学，另一方面我逃个懒。

Text Only

static_library("tcp_client") {
    sources = [
        "demo.c",
        "tcp_client.c"
    ]
    include_dirs = [
        # include "ohos_init.h"
        "//commonlibrary/utils_lite/include",
        # include CMSIS-RTOS API V2 for OpenHarmony5.0+
        "//kernel/liteos_m/kal/cmsis",
        # include IoT硬件设备操作接口 for OpenHarmony5.0+：
        "//base/iothardware/peripheral/interfaces/inner_api",
        # include HAL接口中的WIFI接口
        "//foundation/communication/wifi_lite/interfaces/wifiservice",
        # include EasyWiFi模块接口
        "//applications/sample/wifi-iot/3861/shared_drivers/easy_wifi/src",
    ]
}

APP 编译脚本：

由于本章节我是隔了挺久重新学习的，现在使用的源码为 5.1.0 release 版本，一些目录与 3.0.7 有出入。建议读者自行修改这部分，一方面检验一下自己所学，另一方面我逃个懒。

Text Only

import("//build/lite/config/component/lite_component.gni")

lite_component("app") {
  features = [
    "shared_drivers/easy_wifi/src:easy_wifi",
    "tcp_client",
  ]
}

烧录运行：

虚拟机启动服务端，nc -l -p 5678。
重启开发板，启动客户端。
查看串口输出。
直接在netcat窗口输入文字，回车发送至开发板的客户端。

9.2.3 TCP 服务端¶

tcp_server.c

C

#include <stdio.h>
#include "ohos_init.h"
#include "ohos_types.h"
#include "cmsis_os2.h"
// socket函数
#include "lwip/sockets.h"
// 字节序转换函数
#include "lwip/def.h"
#include "tcp_server.h"

#define BACKLOG 1

static char response[128] = "";


void TcpServerDemo(unsigned short port)
{
    // 返回值，发送/接收的字节数
    ssize_t retval = 0;

    // 创建一个 TCP Socket(网络套接字)，返回文件描述符
    // 用于监听客户端的连接请求
    int sockfd = lwip_socket(AF_INET, SOCK_STREAM, 0);

    // 记录客户端的IP地址和端口号
    struct sockaddr_in clientAddr = {0};

    // 配置服务端的地址信息
    struct sockaddr_in servertAddr = {
        // 选择IPv4协议族
        .sin_family = AF_INET,
        // 端口号，使用htons函数从主机字节序转为网络字节序
        // 大端序是网络标准字节序（建议转换保持兼容性）
        .sin_port = lwip_htons(port),
        // 允许任意主机接入，0.0.0.0
        // 使用htonl函数将32位整数从主机字节序转换为网络字节序
        .sin_addr.s_addr = lwip_htonl(INADDR_ANY), // 宏定义在inet.h
    };

    // 将sockfd与服务器IP、端口号绑定
    retval = lwip_bind(sockfd, (struct sockaddr *)&servertAddr, sizeof(servertAddr));
    if (retval < 0) {
        LOG_ERROR("bind fail, %ld!", retval);
        // 跳转到cleanup部分，主要是关闭连接
        goto do_cleanup;
    }
    LOG_INFO("bind server port %d success!", port);

    // 开始监听，最大等待队列长度为BACKLOG
    retval = lwip_listen(sockfd, BACKLOG);
    if (retval < 0) {
        LOG_ERROR("listen fail, %ld!", retval);
        // 跳转到cleanup部分，主要是关闭连接
        goto do_cleanup;
    }
    LOG_INFO("listen server port %d success!", port);

    // 阻塞式的等待客户端连接
    socklen_t clientAddrLen = sizeof(clientAddr);
    int connfd = lwip_accept(sockfd, (struct sockaddr *)&clientAddr, &clientAddrLen);
    if (connfd < 0) {
        LOG_ERROR("accept fail, %d!", connfd);
        // 跳转到cleanup部分，主要是关闭连接
        goto do_cleanup;
    }
    // inet_ntoa函数在inet.h，lwip_ntohs在def.h
    // 将客户端的IP地址和端口号转换为字符串格式
    LOG_INFO("accept client %s:%d success!", inet_ntoa(clientAddr.sin_addr), lwip_ntohs(clientAddr.sin_port));

    // 使用默认阻塞模式接收数据
    retval = lwip_recv(connfd, response, sizeof(response), 0);
    // 对方的通信端关闭时，返回值为0；返回值小于0表示接收失败
    if (retval <= 0 ) {
        LOG_ERROR("recv fail, %ld!", retval);
        goto do_disconnect;
    }
    LOG_INFO("recv response {%s} from client", response);


    // 使用默认阻塞模式发送数据
    retval = lwip_send(connfd, response, sizeof(response), 0);
    // 对方的通信端关闭时，返回值为0；返回值小于0表示接收失败
    if (retval <= 0 ) {
        LOG_ERROR("send fail, %ld!", retval);
        goto do_disconnect;
    }
    LOG_INFO("send request {%s} to server %ld", response, retval);

do_disconnect:
    LOG_WARN("do_cleanup...");
    // 关闭Socket
    lwip_close(connfd);

do_cleanup:
    LOG_WARN("do_cleanup...");
    // 关闭Socket
    lwip_close(sockfd);
}

tcp_server.h

C

#ifndef TCP_SERVER
#define TCP_SERVER

/* 定义日志宏 */
#define LOG_INFO(format, ...) printf("[INFO] [%s] "format"\n",\
                                        __FUNCTION__,\
                                        ##__VA_ARGS__)
#define LOG_ERROR(format, ...) printf("[ERROR] [%s:%d] "format"\n",\
                                        __FUNCTION__,\
                                        __LINE__,\
                                        ##__VA_ARGS__)
#define LOG_WARN(format, ...) printf("[WARN] [%s:%d] "format"\n",\
                                        __FUNCTION__,\
                                        __LINE__,\
                                        ##__VA_ARGS__)

void TcpServerDemo(unsigned short port);

#endif

demo.c

C

#include <stdio.h>
#include "ohos_init.h"
#include "ohos_types.h"
#include "cmsis_os2.h"
#include "wifi_connecter.h"
#include "tcp_server.h"

/* WiFi信息 */
// 账号
#define  HOTSPOT_SSID           "CMCC-XPeA"
// 密码
#define  HOTSPOT_PASSWD         "cyjj7346"
// 加密方式
#define  HOTSPOT_TYPE           WIFI_SEC_TYPE_PSK
// 用于标识TCP服务器端口
#define PARAM_SERVER_PORT 5678


static void TcpServerTask(void *arg)
{
    (void)arg;
    /* 初始化WIFI参数 */
    WifiDeviceConfig apConfig = {
        // 热点名称
        .ssid = HOTSPOT_SSID,
        // 热点密码
        .preSharedKey = HOTSPOT_PASSWD,
        // 加密方式(PSK)
        .securityType = HOTSPOT_TYPE,
    };

    /* 连接WIFI */
    int netId = ConnectToHotspot(&apConfig);
    if (netId < 0) {
        LOG_ERROR("Connect to AP failed!");
    }

    TcpServerDemo(PARAM_SERVER_PORT);

    LOG_INFO("disconnect ap ...");
    DisconnectWithHotspot(netId);
    LOG_INFO("disconnect ap done");

}

static void TcpServerEntry(void)
{
    osThreadAttr_t attr = {
        .name = "TcpServerTask",
        .stack_size = 10240,
        .priority = osPriorityNormal,
    };
    osThreadId_t thread_id = osThreadNew(TcpServerTask, NULL, &attr);
    if (thread_id == NULL) {
        printf("[Thread Create] osThreadNew(%s) failed.\r\n", "TcpServerTask");
    } else{
        printf("[Thread Create] osThreadNew(%s) success, thread id: %d.\r\n", "TcpServerTask", thread_id);
    }
}

SYS_RUN(TcpServerEntry);

模块编译脚本：

由于本章节我是隔了挺久重新学习的，现在使用的源码为 5.1.0 release 版本，一些目录与 3.0.7 有出入。建议读者自行修改这部分，一方面检验一下自己所学，另一方面我逃个懒。

Text Only

static_library("tcp_server") {
    sources = [
        "demo.c",
        "tcp_server.c",
    ]
    include_dirs = [
        # include "ohos_init.h"
        "//commonlibrary/utils_lite/include",
        # include CMSIS-RTOS API V2 for OpenHarmony5.0+
        "//kernel/liteos_m/kal/cmsis",
        # include IoT硬件设备操作接口 for OpenHarmony5.0+：
        "//base/iothardware/peripheral/interfaces/inner_api",
        # include HAL接口中的WIFI接口
        "//foundation/communication/wifi_lite/interfaces/wifiservice",
        # include EasyWiFi模块接口
        "//applications/sample/wifi-iot/3861/shared_drivers/easy_wifi/src",
    ]
}

APP 编译脚本：

由于本章节我是隔了挺久重新学习的，现在使用的源码为 5.1.0 release 版本，一些目录与 3.0.7 有出入。建议读者自行修改这部分，一方面检验一下自己所学，另一方面我逃个懒。

Text Only

import("//build/lite/config/component/lite_component.gni")

lite_component("app") {
  features = [
    "shared_drivers/easy_wifi/src:easy_wifi",
    "tcp_server",
  ]
}

烧录运行：

重启开发板。
虚拟机终端启动客户端，nc <开发板IP> 5678，注意虚拟机和开发板需连接同一个网络。
查看串口输出。
直接在netcat窗口输入文字，回车发送至开发板的服务端，同时会收到服务端返回的消息。

9.3 UDP 编程¶

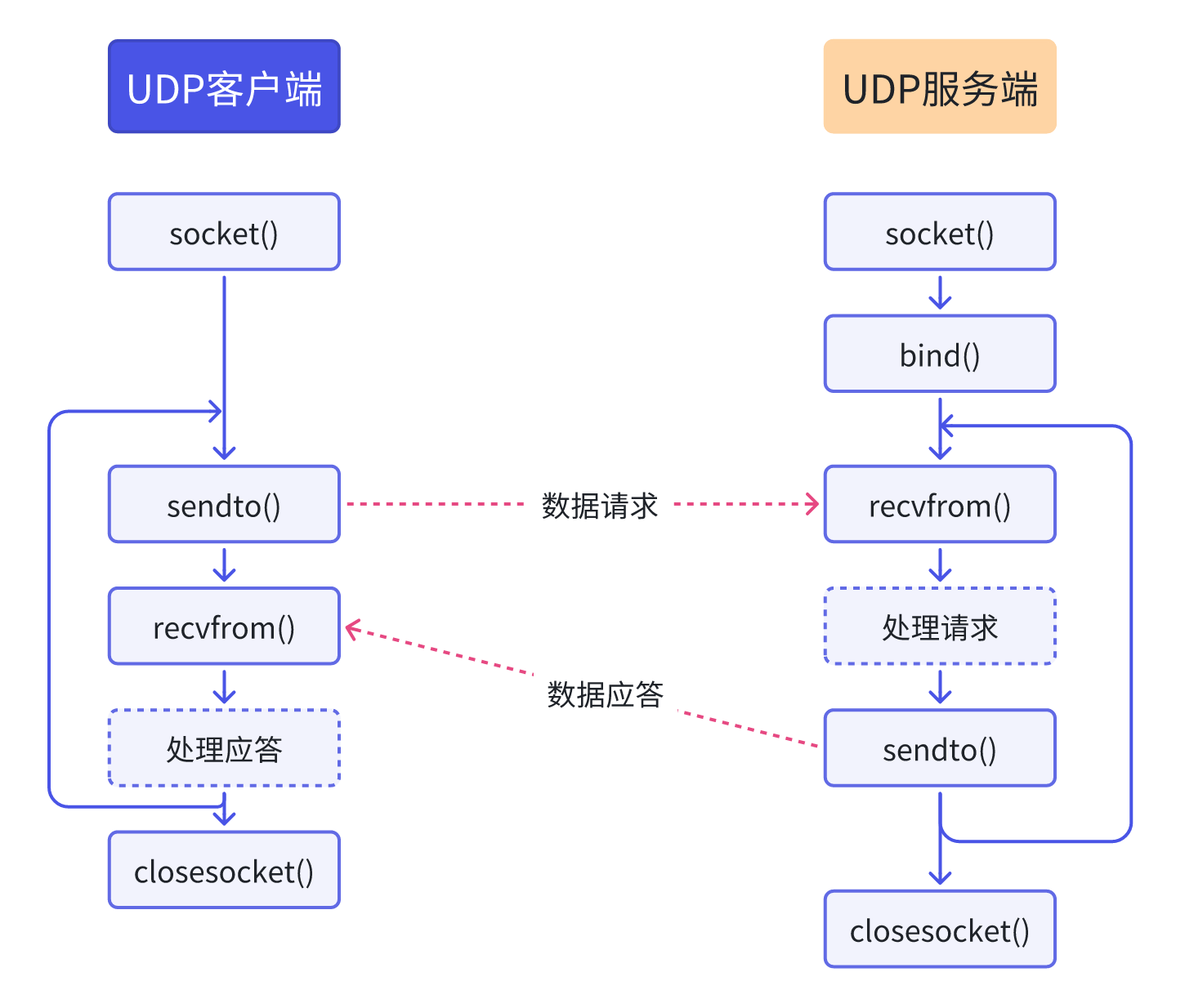

9.3.1 UDP 通信流程¶

由于 UDP 基于非连接，可以看出 UDP 的收发函数均带有一定的指向性。

9.3.2 UDP 客户端¶

udp_client.c

C

#include <stdio.h>
#include "ohos_init.h"
#include "ohos_types.h"
#include "cmsis_os2.h"
#include "lwip/sockets.h"
#include "lwip/def.h"
#include "udp_client.h"


/* 缓冲区 */
static char request[] = "hello";
static char response[128] = "";


/**
 * @brief Udp Client测试函数
 *
 * lwip的API分两种，一中是带"_lwip"后缀的，一种则是不带后缀的。
 * 个人建议使用带后缀的，代码比较有区分度
 *
 */
void UdpClientDemo(const char *host, unsigned short port)
{
    // 返回值，发送/接收的字节数
    ssize_t retval = 0;

    // ⭐创建一个 TCP Socket(网络套接字)，返回文件描述符
    int sockfd = lwip_socket(AF_INET, SOCK_DGRAM, 0);

    // 设置服务端的地址信息，包括协议、端口、IP地址等
    struct sockaddr_in serverAddr = {
        // 选择IPv4协议
        .sin_family = AF_INET,
        // 端口号，使用htons函数从主机字节序转为网络字节序
        // 大端序是网络标准字节序（建议转换保持兼容性）
        .sin_port = lwip_htons(port),
    };

    // 将服务端IP地址从“点分十进制”字符串，转化为标准格式（32位整数）
    if (lwip_inet_pton(AF_INET, host, &serverAddr.sin_addr) <= 0) {
        LOG_ERROR("lwip_inet_pton fail!");
        // 跳转到cleanup部分，主要是关闭连接
        goto do_cleanup;
    }

    // ⭐尝试和目标主机建立连接，连接成功会返回0，失败返回-1
    // if (lwip_connect(sockfd, (struct sockaddr *)&serverAddr, sizeof(serverAddr)) < 0) {
    //     LOG_ERROR("connect fail!");
    //     // 跳转到cleanup部分，主要是关闭连接
    //     goto do_cleanup;
    // }
    // 建立连接成功之后，sockfd就具有了“连接状态”，
    // 后续的发送和接收，都是针对指定的目标主机和端口
    // LOG_INFO("connect server %s success!", host);

    // ⭐使用默认阻塞模式发送数据
    retval = lwip_sendto(sockfd, request, sizeof(request), 0, (struct sockaddr *)&serverAddr, sizeof(serverAddr));
    // 对方的通信端关闭时，返回值为0；返回值小于0表示接收失败
    if (retval <= 0 ) {
        LOG_ERROR("send fail, %ld!", retval);
        goto do_cleanup;
    }
    LOG_INFO("sendto request {%s} to server %ld", request, retval);

    // ⭐记录发送方的地址信息
    struct sockaddr_in fromAddr = {0};
    socklen_t fromLen = sizeof(fromAddr);
    // ⭐使用默认阻塞模式接收数据
    retval = lwip_recvfrom(sockfd, response, sizeof(response), 0, (struct sockaddr *)&fromAddr, &fromLen);
    // 对方的通信端关闭时，返回值为0；返回值小于0表示接收失败
    if (retval <= 0 ) {
        LOG_ERROR("recv fail, %ld!", retval);
        goto do_cleanup;
    }
    // 在末尾添加字符串结束符'\0'，以便后续的字符串操作
    response[retval] = '\0';
    LOG_INFO("recvfrom response {%s} to server %ld", response, retval);

    // ⭐显示发送方的地址信息
    LOG_INFO("peer info %s:%d success!", inet_ntoa(fromAddr.sin_addr), lwip_ntohs(fromAddr.sin_port));

    // 接收数据
do_cleanup:
    LOG_WARN("do_cleanup...");
    // 关闭Socket
    lwip_close(sockfd);
}

udp_client.h

C

#ifndef TCP_CLIENT
#define TCP_CLIENT

/* 定义日志宏 */
#define LOG_INFO(format, ...) printf("[INFO] [%s] "format"\n", __FUNCTION__, ##__VA_ARGS__)
#define LOG_ERROR(format, ...) printf("[ERROR] [%s:%d] "format"\n",\
                                        __FUNCTION__,\
                                        __LINE__,\
                                        ##__VA_ARGS__)
#define LOG_WARN(format, ...) printf("[WARN] [%s:%d] "format"\n",\
                                        __FUNCTION__,\
                                        __LINE__,\
                                        ##__VA_ARGS__)

void UdpClientDemo(const char *host, unsigned short port);

#endif

demo.c

C

#include <stdio.h>
#include "ohos_init.h"
#include "ohos_types.h"
#include "cmsis_os2.h"
#include "wifi_connecter.h"
#include "udp_client.h"

/* WiFi信息 */
// 账号
#define  HOTSPOT_SSID           "OpenHarmony"
// 密码
#define  HOTSPOT_PASSWD         "123456789"
// 加密方式
#define  HOTSPOT_TYPE           WIFI_SEC_TYPE_PSK
// TCP服务器IP地址
#define PARAM_SERVER_ADDR "192.168.10.117"
// 用于标识TCP服务器端口
#define PARAM_SERVER_PORT 5678


static void UdpClientTask(void *arg)
{
    (void)arg;
    /* 初始化WIFI参数 */
    WifiDeviceConfig apConfig = {
        // 热点名称
        .ssid = HOTSPOT_SSID,
        // 热点密码
        .preSharedKey = HOTSPOT_PASSWD,
        // 加密方式(PSK)
        .securityType = HOTSPOT_TYPE,
    };

    /* 连接WIFI */
    int netId = ConnectToHotspot(&apConfig);
    if (netId < 0) {
        LOG_ERROR("Connect to AP failed!");
    }

    UdpClientDemo(PARAM_SERVER_ADDR, PARAM_SERVER_PORT);

    LOG_INFO("disconnect ap ...");
    DisconnectWithHotspot(netId);
    LOG_INFO("disconnect ap done");

}

static void UdpClientEntry(void)
{
    osThreadAttr_t attr = {
        .name = "UdpClientTask",
        .stack_size = 10240,
        .priority = osPriorityNormal,
    };
    osThreadId_t thread_id = osThreadNew(UdpClientTask, NULL, &attr);
    if (thread_id == NULL) {
        printf("[Thread Create] osThreadNew(%s) failed.\r\n", "UdpClientTask");
    } else{
        printf("[Thread Create] osThreadNew(%s) success, thread id: %d.\r\n", "UdpClientTask", thread_id);
    }
}

SYS_RUN(UdpClientEntry);

模块编译脚本：

由于本章节我是隔了挺久重新学习的，现在使用的源码为 5.1.0 release 版本，一些目录与 3.0.7 有出入。建议读者自行修改这部分，一方面检验一下自己所学，另一方面我逃个懒。

Text Only

static_library("udp_client") {
    sources = [
        "demo.c",
        "udp_client.c"
    ]
    include_dirs = [
        # include "ohos_init.h"
        "//commonlibrary/utils_lite/include",
        # include CMSIS-RTOS API V2 for OpenHarmony5.0+
        "//kernel/liteos_m/kal/cmsis",
        # include IoT硬件设备操作接口 for OpenHarmony5.0+：
        "//base/iothardware/peripheral/interfaces/inner_api",
        # include HAL接口中的WIFI接口
        "//foundation/communication/wifi_lite/interfaces/wifiservice",
        # include EasyWiFi模块接口
        "//applications/sample/wifi-iot/3861/shared_drivers/easy_wifi/src",
    ]
}

APP 编译脚本：

由于本章节我是隔了挺久重新学习的，现在使用的源码为 5.1.0 release 版本，一些目录与 3.0.7 有出入。建议读者自行修改这部分，一方面检验一下自己所学，另一方面我逃个懒。

Text Only

import("//build/lite/config/component/lite_component.gni")

lite_component("app") {
  features = [
    "shared_drivers/easy_wifi/src:easy_wifi",
    "udp_client",
  ]
}

烧录运行：

虚拟机启动服务端，nc -u -l -p 5678。
重启开发板，启动客户端。
查看串口输出。
直接在netcat窗口输入文字，回车发送至开发板的客户端。

9.3.3 UDP 服务端¶

udp_server.c

C

#include <stdio.h>
#include "ohos_init.h"
#include "ohos_types.h"
#include "cmsis_os2.h"
// socket函数
#include "lwip/sockets.h"
// 字节序转换函数
#include "lwip/def.h"
#include "udp_server.h"

#define BACKLOG 1

static char response[128] = "";


void UdpServerDemo(unsigned short port)
{
    // 返回值，发送/接收的字节数
    ssize_t retval = 0;

    // ⭐创建一个 TCP Socket(网络套接字)，返回文件描述符
    // 用于监听客户端的连接请求
    int sockfd = lwip_socket(AF_INET, SOCK_DGRAM, 0);

    // 记录客户端的IP地址和端口号
    struct sockaddr_in clientAddr = {0};

    // 配置服务端的地址信息
    struct sockaddr_in servertAddr = {
        // 选择IPv4协议族
        .sin_family = AF_INET,
        // 端口号，使用htons函数从主机字节序转为网络字节序
        // 大端序是网络标准字节序（建议转换保持兼容性）
        .sin_port = lwip_htons(port),
        // 允许任意主机接入，0.0.0.0
        // 使用htonl函数将32位整数从主机字节序转换为网络字节序
        .sin_addr.s_addr = lwip_htonl(INADDR_ANY), // 宏定义在inet.h
    };

    // 将sockfd与服务器IP、端口号绑定
    retval = lwip_bind(sockfd, (struct sockaddr *)&servertAddr, sizeof(servertAddr));
    if (retval < 0) {
        LOG_ERROR("bind fail, %ld!", retval);
        // 跳转到cleanup部分，主要是关闭连接
        goto do_cleanup;
    }
    LOG_INFO("bind server port %d success!", port);

    // ⭐开始监听，最大等待队列长度为BACKLOG
    // retval = lwip_listen(sockfd, BACKLOG);
    // if (retval < 0) {
    //     LOG_ERROR("listen fail, %ld!", retval);
    //     // 跳转到cleanup部分，主要是关闭连接
    //     goto do_cleanup;
    // }
    // LOG_INFO("listen server port %d success!", port);

    // ⭐阻塞式的等待客户端连接
    socklen_t clientAddrLen = sizeof(clientAddr);
    // int connfd = lwip_accept(sockfd, (struct sockaddr *)&clientAddr, &clientAddrLen);
    // if (connfd < 0) {
    //     LOG_ERROR("accept fail, %d!", connfd);
    //     // 跳转到cleanup部分，主要是关闭连接
    //     goto do_cleanup;
    // }
    // inet_ntoa函数在inet.h，lwip_ntohs在def.h
    // 将客户端的IP地址和端口号转换为字符串格式
    // LOG_INFO("accept client %s:%d success!", inet_ntoa(clientAddr.sin_addr), lwip_ntohs(clientAddr.sin_port));

    // ⭐使用默认阻塞模式接收数据
    retval = lwip_recvfrom(sockfd, response, sizeof(response), 0, (struct sockaddr *)&clientAddr, &clientAddrLen);
    // ⭐对方的通信端关闭时，返回值为0；返回值小于0表示接收失败
    if (retval <= 0 ) {
        LOG_ERROR("recvfrom fail, %ld!", retval);
        goto do_cleanup;
    }
    LOG_INFO("recvfrom response {%s} from client", response);
    LOG_INFO("peer info %s:%d success!", inet_ntoa(clientAddr.sin_addr), lwip_ntohs(clientAddr.sin_port));


    // ⭐使用默认阻塞模式发送数据
    retval = lwip_sendto(sockfd, response, sizeof(response), 0, (struct sockaddr *)&clientAddr, sizeof(clientAddr));
    // ⭐对方的通信端关闭时，返回值为0；返回值小于0表示接收失败
    if (retval <= 0 ) {
        LOG_ERROR("sendto fail, %ld!", retval);
        goto do_cleanup;
    }
    LOG_INFO("sendto request {%s} to server %ld", response, retval);


do_cleanup:
    LOG_WARN("do_cleanup...");
    // 关闭Socket
    lwip_close(sockfd);
}

udp_server.h

C

#ifndef TCP_SERVER
#define TCP_SERVER

/* 定义日志宏 */
#define LOG_INFO(format, ...) printf("[INFO] [%s] "format"\n",\
                                        __FUNCTION__,\
                                        ##__VA_ARGS__)
#define LOG_ERROR(format, ...) printf("[ERROR] [%s:%d] "format"\n",\
                                        __FUNCTION__,\
                                        __LINE__,\
                                        ##__VA_ARGS__)
#define LOG_WARN(format, ...) printf("[WARN] [%s:%d] "format"\n",\
                                        __FUNCTION__,\
                                        __LINE__,\
                                        ##__VA_ARGS__)

void UdpServerDemo(unsigned short port);

#endif

demo.c

C

#include <stdio.h>
#include "ohos_init.h"
#include "ohos_types.h"
#include "cmsis_os2.h"
#include "wifi_connecter.h"
#include "udp_server.h"

/* WiFi信息 */
// 账号
#define  HOTSPOT_SSID           "CMCC-XPeA"
// 密码
#define  HOTSPOT_PASSWD         "cyjj7346"
// 加密方式
#define  HOTSPOT_TYPE           WIFI_SEC_TYPE_PSK
// 用于标识TCP服务器端口
#define PARAM_SERVER_PORT 5678


static void UdpServerTask(void *arg)
{
    (void)arg;
    /* 初始化WIFI参数 */
    WifiDeviceConfig apConfig = {
        // 热点名称
        .ssid = HOTSPOT_SSID,
        // 热点密码
        .preSharedKey = HOTSPOT_PASSWD,
        // 加密方式(PSK)
        .securityType = HOTSPOT_TYPE,
    };

    /* 连接WIFI */
    int netId = ConnectToHotspot(&apConfig);
    if (netId < 0) {
        LOG_ERROR("Connect to AP failed!");
    }

    UdpServerDemo(PARAM_SERVER_PORT);

    LOG_INFO("disconnect ap ...");
    DisconnectWithHotspot(netId);
    LOG_INFO("disconnect ap done");

}

static void UdpServerEntry(void)
{
    osThreadAttr_t attr = {
        .name = "UdpServerTask",
        .stack_size = 10240,
        .priority = osPriorityNormal,
    };
    osThreadId_t thread_id = osThreadNew(UdpServerTask, NULL, &attr);
    if (thread_id == NULL) {
        printf("[Thread Create] osThreadNew(%s) failed.\r\n", "UdpServerTask");
    } else{
        printf("[Thread Create] osThreadNew(%s) success, thread id: %d.\r\n", "UdpServerTask", thread_id);
    }
}

SYS_RUN(UdpServerEntry);

模块编译脚本：

由于本章节我是隔了挺久重新学习的，现在使用的源码为 5.1.0 release 版本，一些目录与 3.0.7 有出入。建议读者自行修改这部分，一方面检验一下自己所学，另一方面我逃个懒。

Text Only

static_library("udp_server") {
    sources = [
        "demo.c",
        "udp_server.c",
    ]
    include_dirs = [
        # include "ohos_init.h"
        "//commonlibrary/utils_lite/include",
        # include CMSIS-RTOS API V2 for OpenHarmony5.0+
        "//kernel/liteos_m/kal/cmsis",
        # include IoT硬件设备操作接口 for OpenHarmony5.0+：
        "//base/iothardware/peripheral/interfaces/inner_api",
        # include HAL接口中的WIFI接口
        "//foundation/communication/wifi_lite/interfaces/wifiservice",
        # include EasyWiFi模块接口
        "//applications/sample/wifi-iot/3861/shared_drivers/easy_wifi/src",
    ]
}

APP 编译脚本：

由于本章节我是隔了挺久重新学习的，现在使用的源码为 5.1.0 release 版本，一些目录与 3.0.7 有出入。建议读者自行修改这部分，一方面检验一下自己所学，另一方面我逃个懒。

Text Only

import("//build/lite/config/component/lite_component.gni")

lite_component("app") {
  features = [
    "shared_drivers/easy_wifi/src:easy_wifi",
    "udp_server",
  ]
}

烧录运行：

重启开发板。
虚拟机终端启动客户端，nc -u <开发板IP> 5678，注意虚拟机和开发板需连接同一个网络。
查看串口输出。
直接在netcat窗口输入文字，回车发送至开发板的服务端，同时会收到服务端返回的消息。

附录¶

重点函数解析：

C

int lwip_socket(int domain, int type, int protocol);

domain：指定协议族
- AF_INET：IPv4 协议族 (最常用)。
- AF_INET6：IPv6 协议族 (如果 lwIP 启用了 IPv6 支持)。
type：指定 Socket 类型
- SOCK_STREAM：提供 面向连接的、可靠的、基于字节流的 双向通信信道 (对应 TCP )。
- SOCK_DGRAM：提供 无连接的、不可靠的、固定最大长度报文传输 的信道 (对应 **UDP **)。
- SOCK_RAW：提供对 底层协议（如 IP 或 ICMP）的直接访问 。
protocol：指定 Socket 使用的协议
- 通常在 domain 和 type 已经指定出唯一协议（如 AF_INET + SOCK_STREAM 隐含 TCP）的情况下，此参数为 0。
- 极少在应用层使用 lwip_socket 时显式指定。

参考资料¶

一条视频讲清楚TCP协议与UDP协议-什么是三次握手与四次挥手_哔哩哔哩_bilibili

网络通信总结（TCP/IP协议、HTTP协议等） - 知乎

网络通信基础（入门知识总结）_通信基础知识-CSDN博客

第九章 网络编程

9.1 网络编程¶

9.1.1 LwIP¶

9.1.2 TCP/IP 模型¶

9.1.3 TCP 通信¶

9.1.4 UDP 通信¶

9.1.5 netcat 工具¶

9.1.6 Socket 编程¶

9.2 TCP 编程¶

9.2.1 TCP 通信流程¶

9.2.2 TCP 客户端¶

9.2.3 TCP 服务端¶

9.3 UDP 编程¶

9.3.1 UDP 通信流程¶

9.3.2 UDP 客户端¶

9.3.3 UDP 服务端¶

附录¶

参考资料¶

第九章网络编程
