第二章 IDE开发

基于官方IDE开发就是搭建一套Windows+Ubuntu混合开发的环境，其中使用Windows平台的DevEco Device Tool可视化界面进行相关操作，通过远程连接的方式对接Ubuntu下的DevEco Device Tool（可以不安装Visual Studio Code），然后对Ubuntu下的源码进行开发、编译、烧录等操作。

2.1 Windows环境

华为集成开发环境IDE DevEco Device Tool下载

一路默认配置即可，然后打开Vscode即可看到插件

image-20241226132019302

2.2 Ubuntu环境

2.2.1 准备Ubuntu虚拟机

官方Ubuntu系统要求：Ubuntu18.04~21.10版本，推荐为 20.04 版本，因此我们也是有此版本。

Ubuntu安装指导链接

image-20241226132410424

2.2.2 配置Ubuntu环境

将Ubuntu Shell环境修改为bash

Bash
ls -l /bin/sh

image-20241226132741762

Bash
sudo dpkg-reconfigure dash

image-20241226132824430

修改结果：

image-20241226132851553

下载DevEco Device Tool最新Linux版本软件包，注意和Windows的版本一样

解压DevEco Device Tool软件包并安装，第三步需要签署同意用户协议和隐私声明才能进行下一步的安装

Bash
#解压
unzip devicetool-linux-tool-{Version}.zip
#赋权
chmod u+x devicetool-linux-tool-{Version}.sh
#执行安装
sudo ./devicetool-linux-tool-{Version}.sh

2.3 配置远程访问环境

2.3.1 Ubuntu配置SSH服务

安装ssh服务

Bash
sudo apt-get install openssh-server
sudo systemctl start ssh

查看虚拟机IP地址

Bash
#安装插件
sudo apt install net-tools
#查看IP
ifconfig

image-20241226133543727

2.3.2 Windows配置远程访问

Vscode 安装 Remote SSH 插件

image-20241226133719561

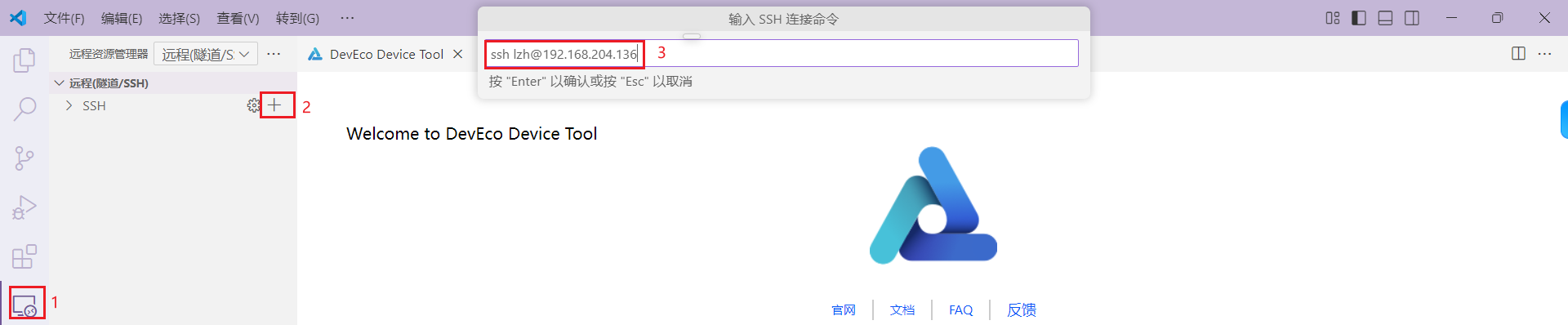

连接虚拟机：ssh 用户名@IP

image-20241226133829724

一路默认，输入密码即可成功连接，点击打开文件就可以选择要打开的虚拟机文件夹

image-20241226134038130

2.4 创建工程获取源码

选择源码的版本，这里我选择与官网示例同样的OpenHarmony-v3.1-Release ，即OpenHarmony-v3.1正式版，也可以使用其他版本一样的操作。开发板我选用的小熊派，芯片HI3861，这里SOC和开发板都选用hi3861。

Danger

之前选用开发板为BreaPi但是串口输出结果不对，所以又改用这个比较正常，原因暂未知，所以就用hi3861吧。

image-20241228213458999

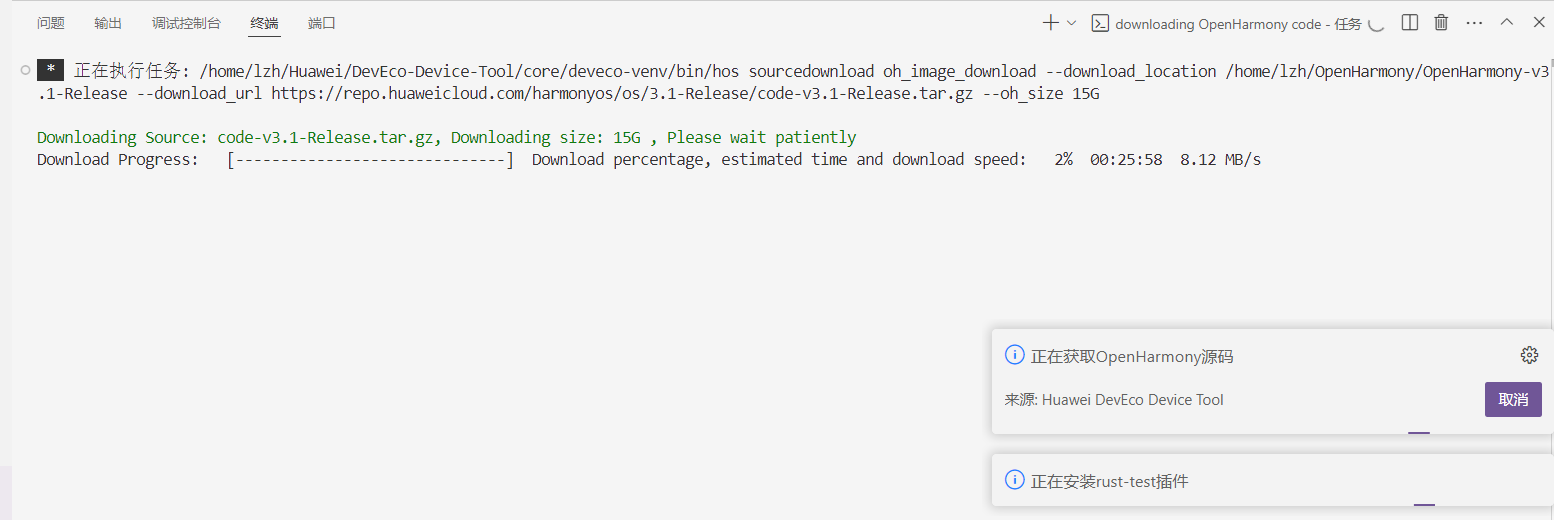

点击确定，会自动开始下载源码，源码比较大所以需要挺多的时间。

2.5 第一个程序（基于HI3861）

2.5.1 编写程序

找到目录./applications/sample/wifi-iot/app，在app文件夹下一个文件夹my_first_app，代码文件hello_world.c，编译脚本BUILD.gn。具体目录结构如下：

Text Only
.
└── applications
    └── sample
        └── wifi-iot
            └── app
                └── my_first_app
                  │── hello_world.c
                  └── BUILD.gn
Note

官方称呼：新增业务my_first_app，其中hello_world.c为业务代码，BUILD.gn为编译脚本。

在hello_world.c文件中添加代码

C
#include <stdio.h>
#include "ohos_init.h"
#include "ohos_types.h"

void HelloWorld(void)
{
    printf("[DEMO] Hello world.\n");
}
SYS_RUN(HelloWorld);

在编译脚本BUILD.gn中添加编译配置

Text Only
static_library("myapp") {
    sources = [
        "hello_world.c"
    ]
    include_dirs = [
        "//utils/native/lite/include"
    ]
}

添加新组件，组件配置文件为build/lite/components/applications.json

Danger

若源码版本大于等于OpenHarmony 3.2 Beta2时，组件配置文件为build/lite/components/communication.json。

JSON
{
  "components": [
    {
      "component": "camera_sample_communication",
      "description": "Communication related samples.",
      "optional": "true",
      "dirs": [
        "applications/sample/camera/communication"
      ],
      "targets": [
        "//applications/sample/camera/communication:sample"
      ],
      "rom": "",
      "ram": "",
      "output": [],
      "adapted_kernel": [ "liteos_a" ],
      "features": [],
      "deps": {
        "components": [],
        "third_party": []
      }
    },
##start##
    {
      "component": "hello_world_app",
      "description": "hello world samples.",
      "optional": "true",
      "dirs": [
        "applications/sample/wifi-iot/app/my_first_app"
      ],
      "targets": [
        "//applications/sample/wifi-iot/app/my_first_app:myapp"
      ],
      "rom": "",
      "ram": "",
      "output": [],
      "adapted_kernel": [ "liteos_m" ],
      "features": [],
      "deps": {
        "components": [],
        "third_party": []
      }
    },
##end##
    {
      "component": "camera_sample_app",
      "description": "Camera related samples.",
      "optional": "true",
      "dirs": [
        "applications/sample/camera/launcher",
        "applications/sample/camera/cameraApp",
        "applications/sample/camera/setting",
        "applications/sample/camera/gallery",
        "applications/sample/camera/media"
      ],

修改单板配置文件vendor/hisilicon/hispark_pegasus/config.json，新增hello_world_app组件的条目

JSON
      {
        "subsystem": "applications",
        "components": [
##start##
          { "component": "hello_world_app", "features":[] },
##end##
          { "component": "wifi_iot_sample_app", "features":[] }
        ]
      },

Note

这里就跟着修改文件即可，具体关于编译脚本和组件添加问题，会在编译原理章节进一步解释。

2.5.2 编译

点击Build即可编译，若由工具缺失则点击工程配置选择缺失工具链会自动下载，一般第一次不会出错。

image-20241228133912265

2.5.3 烧录

DevEco Device Tool左下角查看连接状态，若未连接则点击连接按键。

  • 如果Local PC右边连接按钮为zh-cn_image_0000001326512673，则远程计算机与本地计算机为已连接状态，不需要执行其他操作。
  • 如果Local PC右边连接按钮为zh-cn_image_0000001275432904，则点击绿色按钮进行连接。连接时DevEco Device Tool会重启服务，因此请不要在下载源码或源码编译过程中进行连接，否则会中断任务。

image-20241228134248310

连接以后可以看到工具链是完整的，所以上一步编译，没问题。

image-20241228134502873

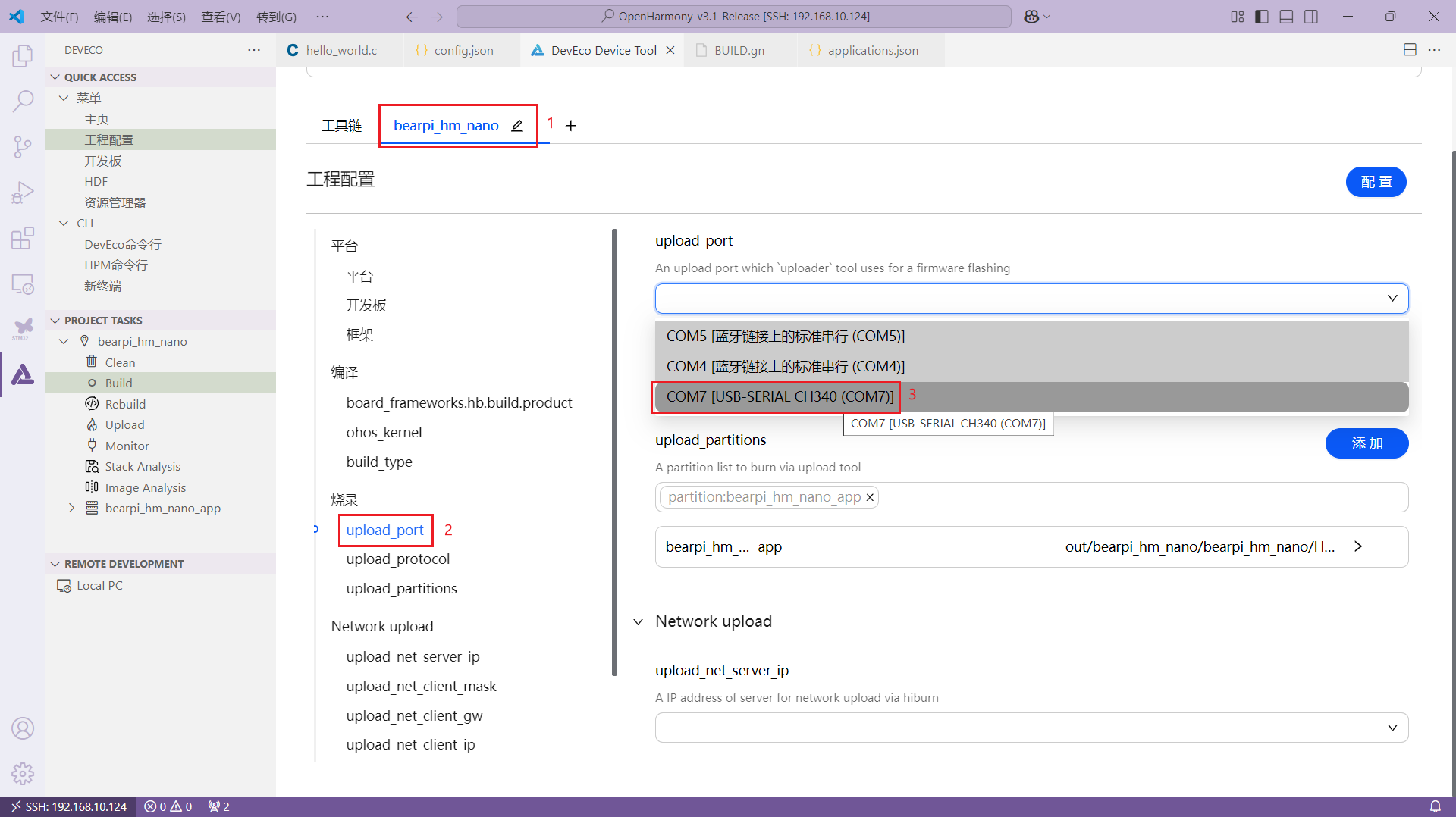

选择烧录端口，确保自己已经安装相关开发板的串口驱动，其他默认即可。

image-20241228134555975

点击Upload烧录，根据终端提示按一下开发板的 复位键

image-20241228134748970

烧录成功！

image-20241228134853374

2.5.4 运行查看程序

打开串口检测器，并复位开发板。

image-20241228140439463

在串口中端依次输入下列命令，注意命令前后均不可以有多余空格，返回ok即单个命令执行正确。

Text Only
AT+STARTSTA             # 启动STA模式
AT+SCAN                     # 扫描周边AP
AT+SCANRESULT               # 显示扫描结果
AT+CONN="OpenHarmony",,2,"123456789" # 连接指定AP(修改自己热点即可)
AT+STASTAT                  # 查看连接结果
AT+DHCP=wlan0,1             # 通过DHCP向AP请求wlan0的IP地址
AT+IFCFG                    # 查看开发板的IP地址
AT+PING=www.baidu.com

AT+CONN="",,,"passwd"

  • ssid，passwd为热点名称密码。
  • bssid为热点的MAC地址。
  • auth_type为认证方式
    • 0即OPEN
    • 1即WEP加密
    • 2即WPA2_PSK加密
    • 3即WPA和WPA2混合加密

完成最后一步，即WLAN模组联网成功：

image-20241228140334054

再次复位可以看到输出结果：

image-20241228143201648
